Генератор сигналов

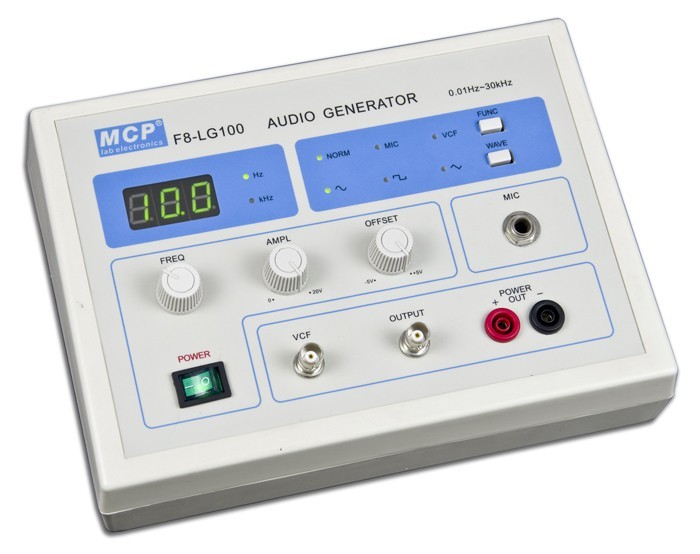

Генератор аудио сигналов F8-LG100 использует технологию прямого цифрового синтеза, обеспечивающую высокую стабильность и низкий уровень искажений выходного сигнала. Генератор предназначен для использования в производственных и учебных лабораториях.

Прибор может работать в режиме генератора сигналов, генератора управляемого напряжением и в режиме микрофонного усилителя. На панели прибора расположен цифровой индикатор выходной частоты и режима работы. Пользователь может задать частоту и форму сигнала, амплитуду выходного сигнала и его смещение.

Клеммы прибора позволяют подключать динамик или микрофон, а также осциллограф.

Питание генератора от сети переменного тока 220 В ± 10%, 50 Гц ± 5%.

Выход генератора

• Тип: синусоида, прямоугольная волна, пила
• Выходная амплитуда ≥20В (выходной сигнал, без нагрузки)
• Выходной импеданс 50Ω ± 10% (выходной сигнал)
• Смещение постоянного тока ± 5 В (без нагрузки)
• Дисплей: 3-значный светодиод для отображения частоты
• Диапазон частот 0,01 Гц ~ 30 кГц
• Разрешение 0,01 Гц
• Стабильность частоты ± 1 × 10^-6
• Точность частоты ± 5 × 10^-6
• Искажение синусоиды ≤0,8% (опорная частота 1 кГц)
• Линейность треугольника ≥98% (0,01 Гц ~ 10 кГц)
• Время подъема и падения прямоугольной волны ≤5us

Выход на динамик

• Выходная амплитуда
• ≥20В (без нагрузки)
• ≥18В (нагрузка 10 Ом)
• Выходное сопротивление ≤4Ω
• Выходной ток ≥0.6A

Микрофонный вход

• Диапазон частот 20 Гц ~ 20 кГц
• Коэффициент усиления по напряжению 0 ~ 40 дБ (регулируемый)
• Класс защиты: IP20.
• Выходная мощность
• ≥1,5 Вт (нагрузка 4 Ом)
• ≥3Вт(нагрузка 8 Ом
