Султан электростатический (пара)

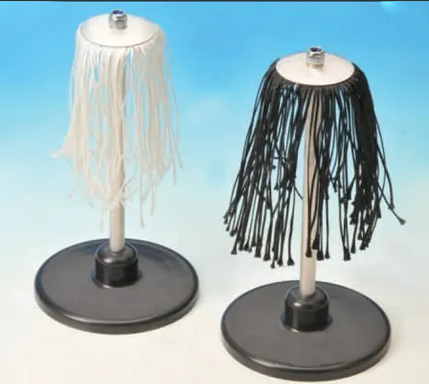

Султаны представляют собой множество шелковых нитей, один конец которых закреплен на изолированном металлическом штыре, а другой конец свободен.

В процессе переноса заряда на стержень султана, свободные концы нитей из-за взаимного отталкивания расходятся в стороны, располагаясь вдоль силовых линий электрического поля в окрестности султана.

Для проведения эксперимента используют два одинаковых султана, электрофорную машину, набор палочек по электростатике.

К каждому выводу машины подсоединяют проводом по султану. Перед началом опыта султаны должны находиться по отношению друг к другу и к электрофорной машине на расстоянии не ближе 50 см.

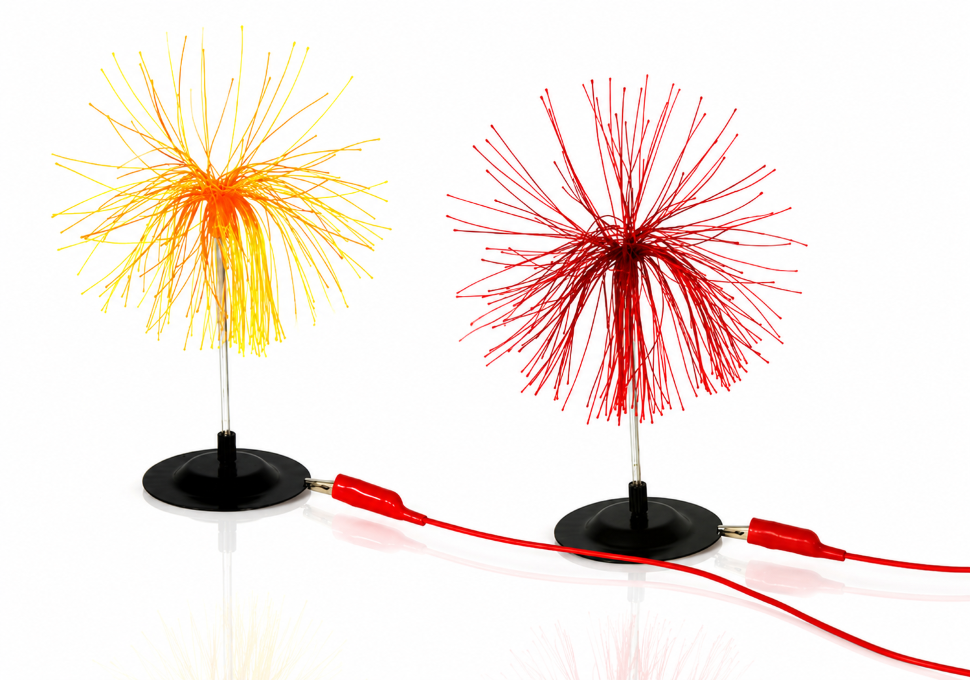

После начала вращения дисков машины нити обоих султанов поднимаются и, спустя несколько секунд, располагаются радиально, образуя собой две шарообразные многолучевые звезды.

Внимание учащихся обращают на то, что по расположению полосок султанов можно судить о геометрии силовых линий (линий напряженности) поля точечного заряда, как положительного, так и отрицательного.

Затем необходимо наэлектризовать стеклянную палочку, потерев ею о сукно. Наэлектризованную положительным зарядом палочку подносят сверху к одному из султанов, и его торчащие вверх полоски отклоняются прочь от нее. Это свидетельствует об одноименности зарядов на султане и палочке.

Затем эту палочку подносят также сверху к другому султану. Полоски этого султана, наоборот, устремляются по направлению к палочке. Это означает, что данный султан заряжен отрицательно. Наконец султаны сближают, и тогда полоски разноименно заряженных султанов устремляются друг к другу.

После этого машину разряжают, замкнув ее выводы друг с другом; и полоски султанов опадают.

Затем оба султана соединяют с каким-нибудь одним выводом машины. При ее работе на оба султана подаются уже одноименные заряды. Заново поднявшиеся султаны выглядят по-прежнему. Однако при их сближении картина расположения полосок резко меняется из-за действия сил взаимного отталкивания.

Большинство полосок изгибается, отображая искривление силовых линий в промежутке между султанами.
