Виброгенератор с комплектом принадлежностей

Виброгенератор может быть использован, чтобы показать некоторые свойства волнового движения, особенно поперечных волн, хотя он также может быть использован, чтобы показать, продольную волну. Наиболее важные свойства волн, ведущие к понятию основной частоты и ее гармоник, могут быть продемонстрированы при генерации стоячих волн в натянутой струне (шнуре).

Виброгенератор также может быть использован для исследования колебаний стальной полосы или пружины. В ходе экспериментов исследуется зависимость между натяжением, длиной и частотой основных колебаний.

Устройство прибора.

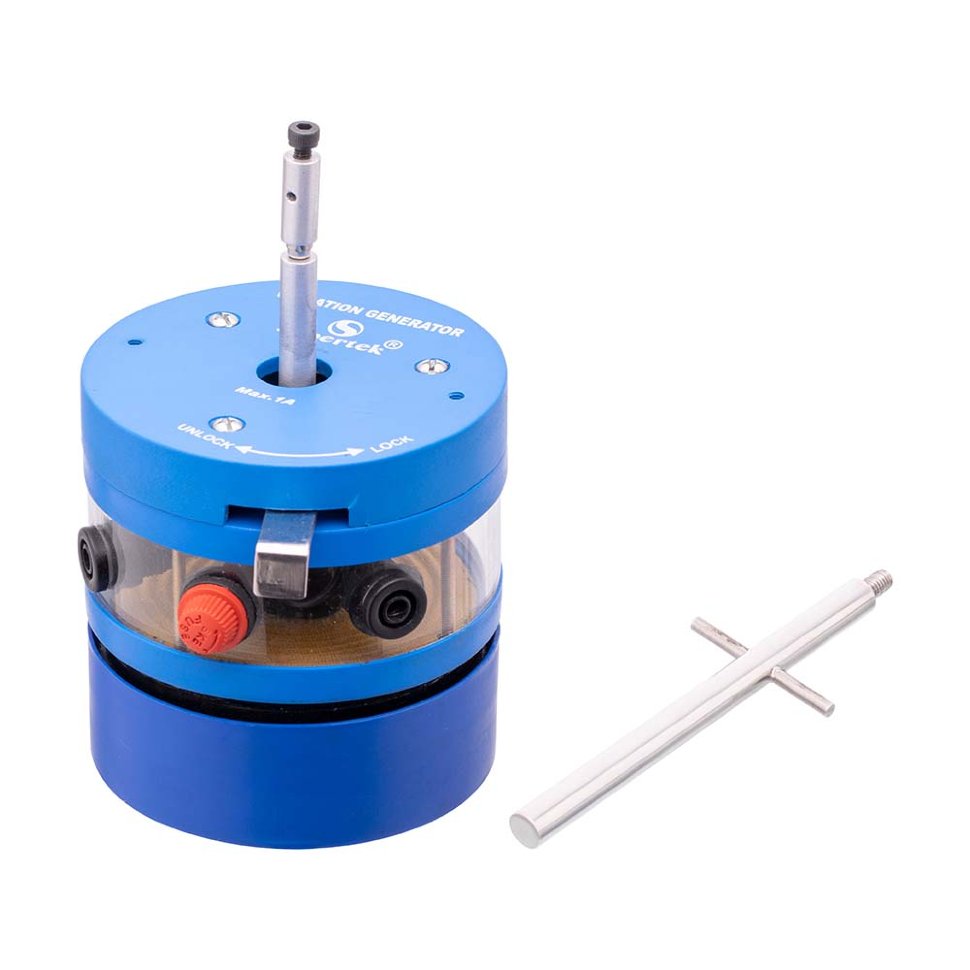

Виброгенератор представляет собой катушку, намотанную эмалированной медной проволокой на тонкой металлической трубке, подвешенной в постоянном магнитном поле через пару мембран, по одной на каждом конце трубки катушки. Постоянное магнитное поле создается мощным кольцевым керамическим магнитом, поверх которого крепится весь узел. Катушка движется или вибрирует внутри постоянного магнита, когда на ее обмотку подается переменный ток. Частота вибрации является такой же, как частота переменного тока.
Соединение виброгенератора с внешним оборудованием осуществляется посредством алюминиевого штока, установленного вертикально в верхней части катушки. В торце штока выполнено отверстие диаметром 4 мм для подключения штекера типа «банан». Для блокировки случайного перемещения вала предусмотрена стопорная планка.
Предохранитель входной цепи перегорает, если ток в цепи питания превышает 1А. Для создания волн прикрепите к валу вибратора подходящую проволоку, пружину или шнур с помощью штекера типа «банан». Подайте на вход сигнал от генератора.
В нижней части корпуса виброгенератора имеется резьбовое отверстие для установки монтажного стержня, позволяющего использовать его в вертикальном положении, на боку или под наклоном, например, на оверхедпроекторе. На верхней стороне корпуса также выполнена пара резьбовых отверстий, расположенных диаметрально напротив друг друга, для установки дополнительных принадлежностей при проведении различных экспериментов.

Для проведения опытов необходимы генератор и штатив.
