Амперметр с гальванометром демонстрационный

Амперметр с гальванометром демонстрационный

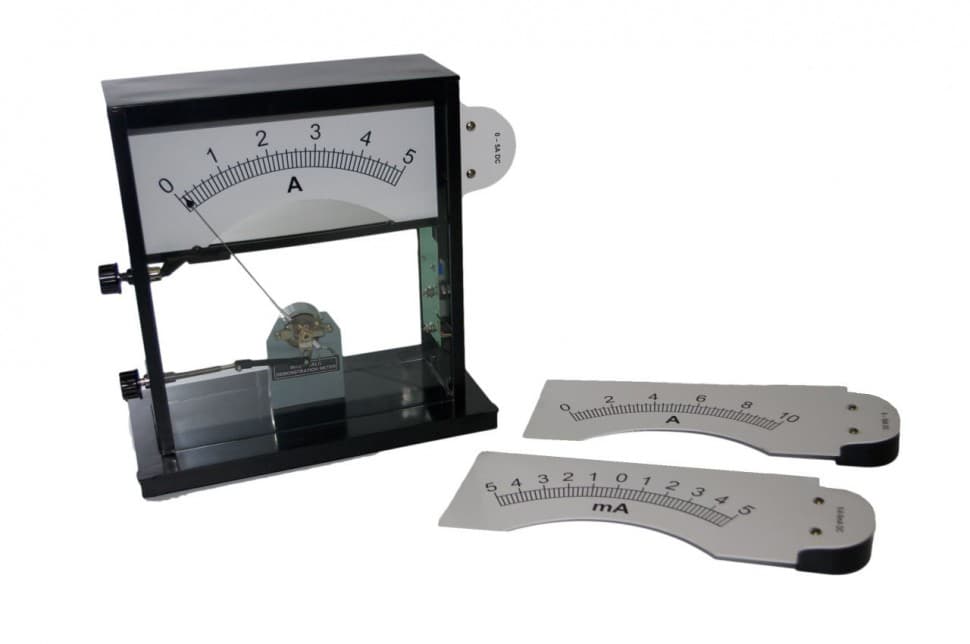

Амперметр с гальванометром демонстрационный служит для измерения постоянного или переменного тока при использовании шкалы соответствующего диапазона, которую можно вставить в боковую щель корпуса прибора.

В приборе имеется высококачественная подвижная катушка чувствительностью 5 мА.

У длинной стрелки лопатообразный конец, поэтому ее хорошо видно.

Для подключения к схеме имеются два изолированных гнезда с указанием полярности.

На левой стороне прибора имеются две ручки. Одна служит для блокировки и разблокировки стрелки (надо нажать и повернуть ее, чтобы открыть фиксатор), а другая – для регулировки положения нуля (для установки нуля надо ее поворачивать).

С правой стороны имеются два изолированных входных гнезда, черное и красное, для измерения постоянного или переменного тока.

Прибор комплектуется взаимозаменяемыми шкалами:

• 0 .. 5 А
• 0 .. 10 А
• -5 .. 0 .. +5 мА
• 0 .. 50 мА

Шкалы имеют литой герметичный корпус, с одной стороны которого смонтирован шунт или умножитель.

Вставьте нужную шкалу в щель прибора. Подключите амперметр последовательно нагрузке, соблюдая полярность входных гнезд. Запишите соответствующие показания.

При измерении постоянного тока следует соблюдать полярность подключения.
