Анемометр

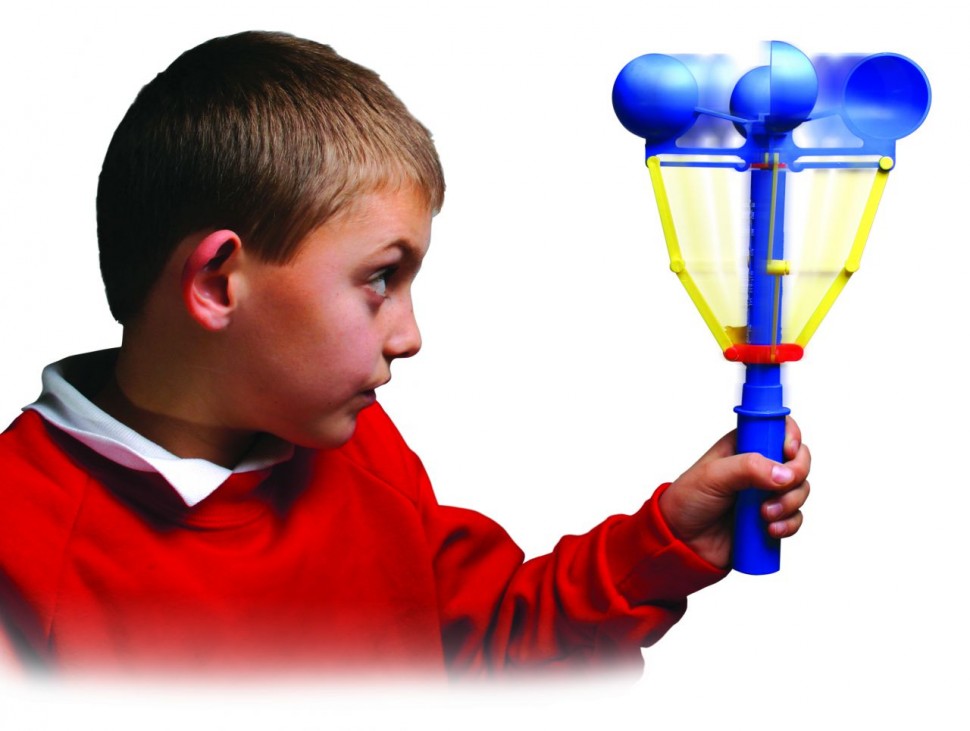

Ручной анемометр знакомит учащихся с приемами измерения скорости ветра. Прибор может использоваться во время выездных занятий. Вы также можете установить его на шесте на опытном участке школьной метеостанции.

Уникальная конструкция аппарата позволяет без труда определить скорость ветра, не задумываясь о числе вращений флюгера.

При увеличении скорости ветра, шарниры раздвигаются, поднимая измерительное кольцо вверх по оси измерительного механизма.Показания специальной шкалы можно перевести в км/час и м/с.

Шест для установки анемометра нужно расположить на открытом возвышенном месте, обеспечив доступность шкалы для снятия показаний прибора.

Чашечный анемометр был изобретён доктором Дж.Т.Р.Робинсоном в обсерватории Армы, в 1846 году. Он состоял из четырёх чашек, насаженных на спицы ротора, вращавшегося на вертикальной оси.

Горизонтальный поток воздуха с любого направления вращал ротор со скоростью, соответствующей скорости ветра, однако соответствие было нелинейным. что затрудняло интерпретацию его показаний.

Трёхчашечный ротор, предложенный канадцем Джоном Паттерсоном в 1926 году, и последующие усовершенствования формы чашек Бревортом и Джойнером в 1935-м сделали чашечный анемометр линейным в диапазоне до 100км/ч (27м/с) с погрешностью около 3%. Паттерсон обнаружил, что каждая чашка даёт максимальный вращающий момент, будучи повёрнутой на 45° к направлению ветра. Трёхчашечный анемометр отличается бóльшим вращающим моментом и быстрее отрабатывает порывы, чем четырёхчашечный.

Для индикации скорости вращения в конструкции ручного анемометра используется вариант механического стабилизаторов (Гувернор). Шарниры двух подвижных штанга без фиксатора при достижении максимальной скоростизанимают наиболее удалённое положение от вала. При этом кольцо поднимается по шкале вверх. показывая достигнутую скорость вращения и соответствующую ей скорость ветра.
