CIC-910А Лабораторный набор для изучения программируемых однокристальных систем

CIC-910A PSoC (программируемая система на кристалле) является сейчас одной из самых инновационных технологий. Вместо традиционного многокристального модуля с фиксированной периферией или проектирования схемы с отдельными аналоговыми и цифровыми компонентами, проектировщик может использовать для смешанных приложений отдельную готовую систему PSoC. Кроме того, уникальная возможность создавать точные периферийные компоненты и свойства программируемого соединения, а также повторно использовать внутренние ресурсы схемы не только понижает стоимость материалов, но и уменьшает время и расходы на проектирование.

Представляемый курс подготовки с использованием стенда CIC-910A посвящен интеграции цифровых и аналоговых систем. Он позволяет объединить процессы проектирования этих систем и сделать новый шаг в изучении и проектировании смешанных схем PSoC. Лабораторный стенд помогает пользователям понять принцип действия PSoC и последовательность разработки PSoC-приложений.
С помощью различных периферийных устройств ввода/вывода и разнообразных лабораторных работ пользователь сможет наиболее эффективно изучить программирование PSoC и соответствующее аппаратное обеспечение.

Особенности:
•    В CIC-910A используется интегральная схема Cypress Cy8c27443 – мощный процессор с архитектурой Harvard, имеющий следующие характеристики:
o    Частота процессора M8C до 24 МГц
o    12 аналоговых и 8 цифровых PSoC блоков
o    Флэш-память для программы на 16К, обеспечивающая до 50000 циклов стирания/записи
o    SRAM память для хранения данных на 256 байт
•    Наличие различных устройств ввода/вывода (клавиатура, сервомотор, ЖК-дисплей, инфракрасный передатчик и т.п.), позволяющих проводить различные эксперименты; возможность подсоединения внешних устройств.
•    В лабораторных работах используется большинство функциональных блоков PSoC, что дает пользователю возможность поупражняться в разработке аналоговых, цифровых или смешанных приложений.
•    Компоненты ввода/вывода выбираются с помощью 8-/4-разрядных перемычек, что очень удобно при выполнении различных экспериментов
•    Печатная плата и ИС PSoC закрыты защитным пластиковым корпусом.

Технические характеристики:

1. PSoC (Cy8c27443)
(1) АЦП
•    ADCIN14 (14-разрядный инкрементный АЦП)
•    ADCIN12 (12-разрядный инкрементный АЦП)
•    ADCINCVR (7 – 13 разрядный инкрементный АЦП с регулируемы разрешением)
•    DELSIG8 (8-разрядный дельта-сигма АЦП)
•    DELSIG11 (11-разрядный дельта-сигма АЦП)
•    DUALADC (7 – 13 разрядный инкрементный АЦП с двойным входом)
•    SAR6 (6-разрядный SAR АЦП (АЦП последовательного приближения))
•    TRIADC (7 – 13 разрядный инкрементный АЦП с тройным входом)
(2) Усилители
•    AMPINV (инвертирующий усилитель)
•    CMPPRG (компаратор с программируемым уровнем срабатывания)
•    INSAMP (инструментальный усилитель)
•    PGA (усилитель с программируемым коэффициентом усиления)
(3) Аналоговая коммутация -. DTMFDialer (набор номера DTMF сигналом (тоновый набор))
(4) Счетчик на 8/16/24/32 разрядов
(5) ЦАП
•    DAC 6/8/9 (6/8/9-разрядный ЦАП)
•    MDAC 6/8 (6/8-разрядный перемножающий ЦАП)
(6) Цифровая коммутация
•    CRC 16 (16-разрядный генератор кода контрольной суммы)
•    I2CHW (аппаратный блок I2C)
•    I2Cm
•    IrDARX
•    IrDATX
•    RX 8 (8-разрядный последовательный приемник)
•    SPIM (последовательный интерфейс (master) SPI)
•    SPIS (последовательный интерфейс (slave) SPI)
•    TX 8 (8-разрядный последовательный передатчик)
•    UART (универсальный асинхронный приемопередатчик)

(7) Фильтры
•    BPF2 (двухполюсный полосовой фильтр)
•    LPF2 (двухполюсный фильтр низких частот)
(8) Настраиваемый блок SCBLOCK  - аналоговый PSoC блок с переключаемыми конденсаторами)
(9) Различные цифровые устройства
•    DigInv (цифровой инвертор)
•    E2PROM
•    ЖК-дисплей
(10) Мультиплексоры
•    а. AMUX4 (аналоговый мультиплексор 4 к 1)
•    b. RefMux (опорный мультиплексор)
(11) Широтно-импульсные модуляторы (PWM)
•    PWM 8/16 (8/16-разрядный широтно-импульсный модулятор)
•    PWMDB 8/16 (8/16-разрядный широтно-импульсный модулятор с регулируемыми задержками фронтов)
(12) Генератор псевдо-случайных последовательностей PRS 8/16/24/32
(13) Внутренний температурный датчик
(14) Таймеры 8/16/23/32

2. Периферийные цепи ввода/вывода
•    4-разрядный 7-сегментный дисплей с общим катодом
•    ЖК-дисплей с подсветкой 20 х 2 символов
•    8 светодиодов
•    Аудио усилитель
•    3 аналого-цифровых входа
•    4 цифро-аналоговых выхода
•    RTC схема (часы реального времени)
•    DTMF декодер (декодер сигнала тонового набора)
•    Двигатель постоянного тока на 12 В
•    Инфракрасный трансивер IrDA
•    Интерфейс RS-232C
•    Клавиатура 4 х 4
•    4 тактовых переключателя
•    8-разрядный DIP-переключатель
•    ИС LonWorks Neuron CY7C53150 (опция)
•    Беспроводная связь CYWUSB6934 (опция)

Список экспериментов
1. Введение в GPIO (интерфейс ввода/вывода общего назначения)
2. Управление светодиодами от GPIO
3. Тактовый переключатель и управление светодиодами от GPIO
4. DIP-переключатель и управление светодиодами от GPIO
5. 7-сегментный дисплей, управляемый от GPIO
6. Управление ЖК-модулем
7. Управление широтно-импульсным модулятором
8. Управление ЦАП
9. Управление АЦП
10. Генератор случайных чисел
11. Таймер
12. Счетчик
13. UART
14. Инфракрасный трансивер IrDA
15. DTFM
16. I2C
17. Приложения
18. LonWorks (опция)
19. Беспроводная связь (опция)

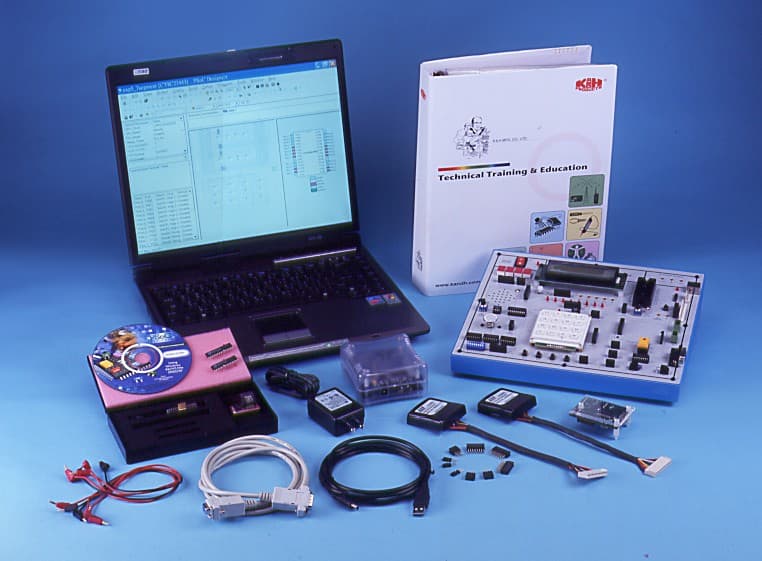

Дополнительно в состав комплекта входят
•    CD-диск CIC-910A Lab Project (включая файл исходных кодов для PSoC Cy8c27443 и Cy8c29466)
•    USB кабель типа А-В
•    Кабель RS-232
•    Провода для выполнения экспериментов с наконечниками 2 мм – 2 мм
•    Руководство по проведению экспериментов.
•    Сетевой шнур
•    1/4/8-разрядные перемычки


Беспроводной модуль CI-93001 (поставляется по заказу)

Во встроенной беспроводной USB радиосистеме LS 2,4 ГГц DSSS в качестве трансивера используется ИС Cypress CYWUSB6934. Cypress PSoC позволяет легко управлять цифровыми/аналоговыми данными либо с помощью протокола передачи данных SPI [Последовательный периферийный интерфейс], либо через Cypress USB.

•    CDMA  радиотрансивер на 2,4 ГГц [Множественный доступ с кодовым разделением каналов]
•    GFSK модем [Гауссовская частотная модуляция]
•    Двухполосная DSSS [Широкополосная модуляция с прямым расширением спектра]
•    Очень небольшое количество внешних элементов
•    Простой интерфейс SPI управляемого (slave) микроконтроллера (макс. 2 МГц)
•    Скорость передачи данных до 62500 бит/с
•    Дальность действия 10 м
•    Чувствительность приемника –90 дБм
•    Выходная мощность 0 дБм
•    Рабочее напряжение 2,7 – 3,6 В
•    13 МГц; тактовые импульсы 50 в минуту
•    Минимальный потребляемый ток §
•    32-разрядный идентификатор (ID)
