Источник питания демонстрационный учебный для кабинета физики

Источник питания демонстрационный предназначен для электропитания учебных установок и оборудования при проведении демонстрационных опытов, лабораторных и практических работ по физике в общеобразовательных учреждениях. Устройство используется в кабинетах физики, учебных лабораториях, колледжах и центрах дополнительного образования. Прибор обеспечивает подачу постоянного и переменного напряжения для подключения учебных стендов, электрических цепей и экспериментальных установок. Конструкция выполнена в прочном корпусе и оснащена удобными клеммами подключения, индикаторами работы и элементами защиты.

Источник питания подходит для изучения разделов:

• электричество;
• электродинамика;
• постоянный и переменный ток;
• законы электрических цепей;
• основы электроники и схемотехники.

Устройство отличается надежностью, простотой эксплуатации и безопасностью при использовании в образовательной среде. Может применяться как преподавателем для демонстраций, так и учащимися при выполнении лабораторных работ.

Особенности:

• стабильное выходное напряжение;
• поддержка постоянного и переменного тока;
• удобное подключение учебных приборов;
• защита и индикация работы;
• подходит для оснащения кабинета физики по ФГОС;
• компактное исполнение и надежная конструкция.

Применение:

• школьные кабинеты физики;
• лабораторные практикумы;
• демонстрационные эксперименты;
• учебные исследования и практические занятия.

Технические характеристики.

• Диапазон входного переменного питающего напряжения - от 198 до 242В / 50±2Гц.
• Выходное напряжение переменное регулируемое - 0,5.. .ЗОВ.
• Выходной ток нагрузки переменный - 0... 10А.
• Выходное напряжение выпрямленное регулируемое - 0,5.. ,24В.
• Выходной ток нагрузки выпрямленный - 0... 10А.
• Точность индикации выходного напряжения и тока не хуже 2,5%.
• Потребляемая мощность не более 300 В А.

Источник питания выполнен по схеме регулируемого импульсного преобразователя напряжения с электронной защитой от перегрузок и коротких замыканий по выходу. Питание преобразователя осуществляется от изолирующего трансформатора с напряжением вторичной обмотки 30-32В.

Корпус источника металлический настольного исполнения.

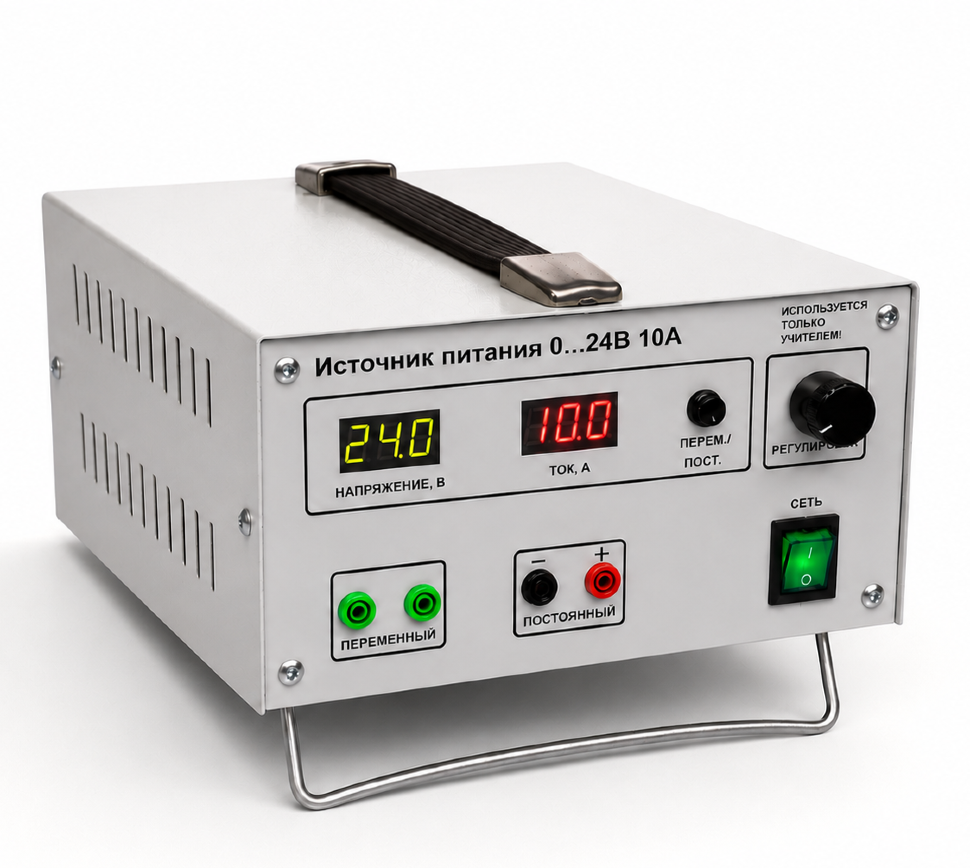

На передней панели установлены:

• выключатель сетевого напряжения «СЕТЬ»;
• цифровые индикаторы выходного напряжения и тока;
• ручка регулировки выходного напряжения «РЕГУЛИРОВКА»;
• переключатель режима цифровых индикаторов напряжения и тока «ПЕРЕМ./ПОСТ»;
• гнезда переменного выходного напряжения «ПЕРЕМЕННЫЙ»;
• гнезда выпрямленного выходного напряжения «ПОСТОЯННЫЙ»,

На заднюю панель выведены:

• разъем для подключения сетевого кабеля с вилкой с заземляющим контактом для подключения к питающей сети переменного тока «220В/50Гц»;
• предохранители в цепи сетевого напряжения «5 А»;
• предохранитель в цепи выходного напряжения «ВЫХОД»;
• болт для подключения к контуру защитного заземления.

По способу защиты от поражения электрическим током источник относится к классу I ГОСТ 12.2.007.0-75 с элементом для заземления корпуса
