KL-210 Рабочее место студента для сборки электрических и силовых цепей, аналоговых и цифровых электронных схем

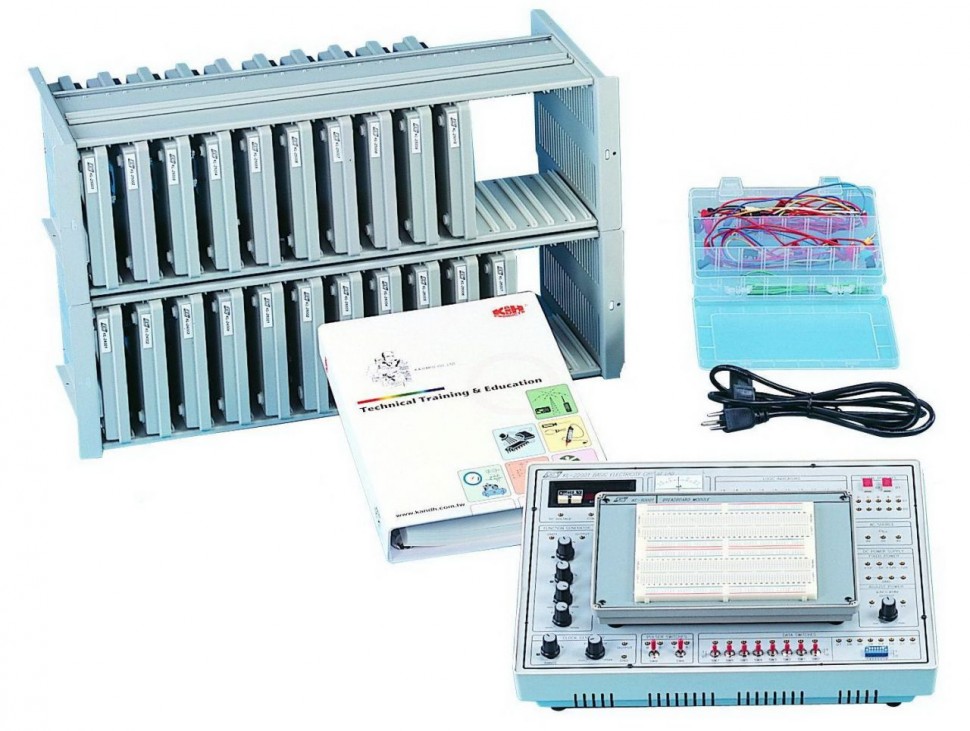

Универсальное рабочее место студента KL-210 разработано специально для использования при подготовке учащихся общеинженерных специальностей. Рабочее место состоит из основного модуля KL-22001 и сменных модулей для сборки электрических цепей. При проведении экспериментов сменные лабораторные модули устанавливаются в специальное гнездо на KL-22001. На лицевой панели каждого модуля нанесены принципиальные схемы, названия узлов и обозначения электронных компонентов. Модули смонтированы в стандартных корпусах размера А4 (255х165х30 мм). Для хранения модулей можно использовать специальные полки KL-29001 или пластиковые футляры. Для сборки схем используются входящие в комплект провода с диаметром штекера 2 мм. В комплект входит  универсальная макетная плата для беспаечного макетирования, с помощью которой учащиеся могут проектировать и собирать схемы по заданию преподавателя.

Каждый лабораторный модуль имеет скрытый от учащихся узел имитации неисправностей, используя который  преподаватель может отключать различные части схемы. Наличие такого узла позволяет ставить учащимся экспериментальные задачи по поиску неисправностей в экспериментальных цепях в условиях близких к реальным условиям эксплуатации электрических установок и приборов.

СОСТАВ:

1. KL-22001 Основной модуль
2. KL-24001~KL-24004, KL-25001~KL-25010, KL-26001~KL-26007 Сменные экспериментальные модули
3. KL-29004 Набор соединительных проводов и дополнительных принадлежностей
4. KL-29001 Полки для хранения модулей
5. Руководство по экспериментам

РЕКОМЕНДУЕМОЕ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ (НЕ ВХОДИТ В КОМПЛЕКТ СТЕНДА):
Осциллограф, мультиметр

ПЕРЕЧЕНЬ ЭКСПЕРИМЕНТОВ:

1. Основные измерения
1-1 Измерение сопротивления
1-2 Характеристики потенциометра
1-3 Измерение напряжения и силы постоянного тока
1-4 Применение закона Ома
1-5 Измерение напряжения и силы переменного тока

2. Схемы постоянного тока
2-1 Последовательные – параллельные схемы и закон Кирхгофа
2-2 Мост Уитстона
2-3 Правило суперпозиции, Теоремы Тевенина и Нортона
2-4 Питание схем постоянного тока
2-5 Теорема о максимальной передаче энергии
2-6 RC схема и переходные процессы
2-7 RL схема и переходные процессы

3. Схемы переменного тока
3-1 RC схема при работе с сигналами переменного тока
3-2 RL схема при работе с сигналами переменного тока
3-3 RLC схема при работе с сигналами переменного тока
3-4 Схемы последовательного и параллельного резонанса
3-5 Питание схем переменного тока

4. Схемы управления
4-1 Схема контроля уровня воды
4-2 Металлоискатель
4-3 Схема управления освещением

5. Характеристики диода
5-1 Характеристики PN-перехода диода
5-2 Характеристики стабилитрона
5-3 Характеристики светодиода
5-4 Характеристики фотодиода

6. Выпрямители и фильтры
6-1 Однополупериодный выпрямитель
6-2 Двухполупериодный выпрямитель
6-3 Мостовой выпрямитель
6-4 Двуполярный выпрямитель
6-5 Удвоитель напряжения

7. Схемы односторонних ограничителей на диодах и схемы восстановления постоянной составляющей напряжения
7-1 Схемы односторонних ограничителей
7-2 Схемы восстановления постоянной составляющей напряжения

8. Дифференциатор и интегратор
8-1 RC схема
8-2 Схема дифференциатора
8-3 Схема интегратора
8-4 RL Схема

9. Характеристики транзистора
9-1 Основные характеристики транзистора
9-2 Графические характеристики транзистора

10. Транзисторные усилители
10-1 Схема усилителя с общим эмиттером
10-2 Усилитель с общей базой
10-3 Усилитель с общим коллектором
10-4 Ключевые схемы
10-5 Схема Дарлингтона

11. Схемы компараторов и генераторов на операционных усилителях
11-1 Компараторы
11-2 Триггер Шмидта
11-3 Двухпороговый компаратор
11-4 Моностабильный мультивибратор
11-5 Несинхронизированный мультивибратор
11-6 Генератор синусоидальных сигналов

12. Основные логические элементы
12-1 Схемы логических элементов ТТЛ, КМОП
12-2 Измерение пороговых значений напряжений
12-3 Измерение напряжения/тока
12-4 Характеристики основных логических элементов
12-5 Взаимодействие между логическими элементами

13. Комбинационные логические схемы
13-1 Схема логического элемента ИЛИ-НЕ
13-2 Схема логического элемента И-НЕ
13-3 Схема логического элемента исключающее ИЛИ
13-4 Схемы логических элементов И-ИЛИ-НЕ
13-5 Схемы компараторов

14. Суммирующие и вычитающие устройства
14-1 Схемы полу- и полного суммирующего устройств
14-2 Схемы полу- и полного вычитающего устройства

15. Шифраторы и дешифраторы
15-1 Схемы шифраторов
15-2 Схемы дешифраторов

16. Мультиплексоры и демультиплексоры
16-1 Схемы мультиплексоров.
16-2 Схемы демультиплексоров
16-3 Схемы аналоговых мультиплексров/демультиплексоров

17. Элементы, предназначенные для выполнения арифметических операций
17-1 Схема арифметико-логического устройства (АЛУ)
17-2 Схема формирования сигнала четности

18. Последовательные логические схемы
18-1 Триггеры
18-2 Счетчики

19. Применения последовательных логических схем
19-1 Схема управления светодиодами
19-2 Схема управления светофором
