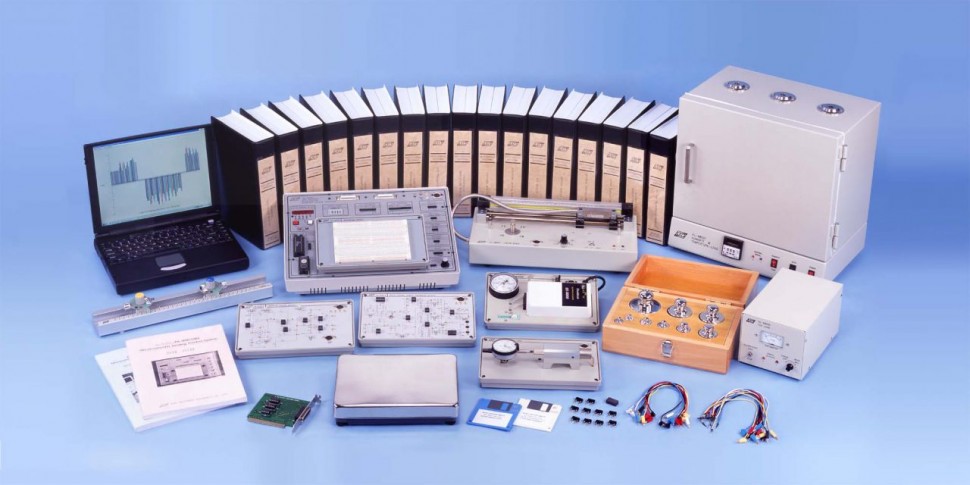

KL-600 Стенд для изучения и калибровки компьютерных измерительных систем

Комплексная система для изучения датчиков (преобразователей), включающая элементы схем управления и различные модули нагрузки установок. Такие модульные схемы управления с обратными связями позволяют создавать гибкие системы управления аналогичные тем, которые используются в промышленности.

ОСОБЕННОСТИ

• Гибкая модульная структура для создания различных систем управления
• В стенде используются датчики промышленного стандарта (0~10В, 4~20мА)
• Интерфейс USB для экспериментов по управлению посредством компьютера.
• Возможность загрузки управляющих программ из компьютера в микропроцессор модуля KL-61001

СОСТАВ

1. KL-61001 Базовый модуль

2. Экспериментальные модули

• KL-63001    Сенсорный модуль
• KL-63002    Главный модуль преобразователей
• KL-63003    Модуль преобразователя AD590
• KL-63004    Модуль преобразователя термопары
• KL-63005    Модуль преобразователя температуры PT-100
• KL-63006    Модуль преобразователя влажности
• KL-63007    Модуль динамометрического преобразователя
• KL-63008    Модуль преобразователя линейно-регулируемого дифференциального трансформатора
• KL-63009    Модуль фотогальванического преобразователя
• KL-63010    Модуль пересчетного устройства
• KL-63011    Модуль с линейной шкалой
• KL-63012    Модуль ИК преобразователя
• KL-63013    Многоканальный модуль с дистанционным управлением
• KL-63014    Модуль ультразвукового преобразователя
• KL-63015    Модуль датчика давления
• KL-63016    Модуль преобразователя напряжение-частота
• KL-63017    Модуль преобразователя частота-напряжение

3. Модули нагрузки

• KL-68001 Температурная и влажностная нагрузка
• KL-68002 Указатель давления
• KL-68003 Тензодатчик
• KL-68004 Линейно-регулируемый дифференциальный трансформатор
• KL-68005 Нагрузка освещенности (люкс)
• KL-68006 Нагрузка по изменению угла и расстояния
• KL-68007 Линейная шкала
• KL-68008 Комплект стандартных грузов
• KL-68009 Кодировщик

4. KL-68011 Набор соединительных проводов и дополнительных принадлежностей

5. Руководство по экспериментам

6. CD-диск с программным обеспечением

ПЕРЕЧЕНЬ ЭКСПЕРИМЕНТОВ

1.      Характеристики различных датчиков

• Фотодиод
• Датчик угла наклона
• Фотопрерыватель
• Предельный выключатель
• Магнитный датчик
• Ртутный переключатель
• Пироэлектрический детектор
• Вибровыключатель
• Язычковый переключатель
• Термистор
• Электростатический конденсаторный микрофон
• Электродинамический микрофон

2.      Эксперименты по изучению общих характеристик датчиков

• Газовый/дымовой детектор
• Датчик этанола
• Датчик на основе эффекта Холла (аналоговый)
• Датчик на основе эффекта Холла (цифровой)

3.      Эксперименты с преобразователем температуры AD590

• Характеристики и преобразовательная цепь AD590
• Регулирование температуры бойлера
• Цифровой термометр
• Управление на основе интерфейса ввода/вывода компьютера
• Управление на основе однокристального микропроцессора

4.      Эксперименты с преобразователем температуры термопары

• Кривая характеристик и преобразовательная цепь термопары
• Пожарная сигнализация
• Цифровой термометр
• Управление на основе интерфейса ввода/вывода компьютера
• Управление на основе однокристального микропроцессора

5.      Эксперименты с преобразователем температуры PT-100

• Резистор PT-100 – Измерение температурных характеристик
• Пожарная сигнализация
• Цифровой термометр
• Управление на основе интерфейса ввода/вывода компьютера
• Управление на основе однокристального микропроцессора

6.      Эксперименты с преобразователем влажности

• Характеристики преобразователя влажности и преобразовательная цепь
• Регулирование влажности в теплицах
• Цифровой гигрометр
• Управление на основе интерфейса ввода/вывода компьютера
• Управление на основе однокристального микропроцессора

7.      Эксперименты  с измерением веса при помощи тензометрического датчика

• Характеристики и преобразовательная цепь термодатчика
• Измерение веса
• Цифровые весы
• Управление на основе интерфейса ввода/вывода компьютера
• Управление на основе однокристального микропроцессора

8.      Эксперименты с линейно-регулируемым дифференциальным трансформатором

• Характеристики и преобразовательная цепь линейно-регулируемого дифференциального трансформатора
• Измерение положения
• Измерение расстояния
• Управление на основе интерфейса ввода/вывода компьютера
• Управление на основе однокристального микропроцессора

9.      Эксперименты с фотоэлектрическим преобразователем

• Характеристики и преобразовательная цепь фотоэлектрического преобразователя
• Характеристики различных источников света
• Автоматическое освещение
• Цифровой люксметр
• Управление на основе интерфейса ввода/вывода компьютера
• Управление на основе однокристального микропроцессора

10.      Эксперименты с линейной шкалой

• Характеристики линейной шкалы
• Измерение движений
• Управление на основе интерфейса ввода/вывода компьютера
