KL-620 Стенд "Методы преобразования сигналов от датчиков"

Стенд для изучения конструкции датчиков компьютерных систем управления

Страна происхожденияТайвань
Артикул: KL-620
Нет в наличии
736 293 руб.
Варианты доставки:
Курьер ~3 дн. (от 450 руб.)
Самовывоз ~1 дн. (Бесплатно)
Почта ~7 дн. (от 350 руб.)

Комплексная система для изучения датчиков (преобразователей), включающая элементы схем управления и различные модули нагрузки. Такие модульные схемы управления с обратными связями позволяют создавать гибкие системы управления аналогичные тем, которые используются в промышленности.

ОСОБЕННОСТИ

  • Гибкая модульная структура для создания различных систем управления
  • В стенде используются датчики промышленного стандарта (0~10В, 4~20мА)
  • Интерфейс USB для экспериментов по управлению посредством компьютера.
  • Возможность загрузки управляющих программ из компьютера в микропроцессор модуля KL-61001.

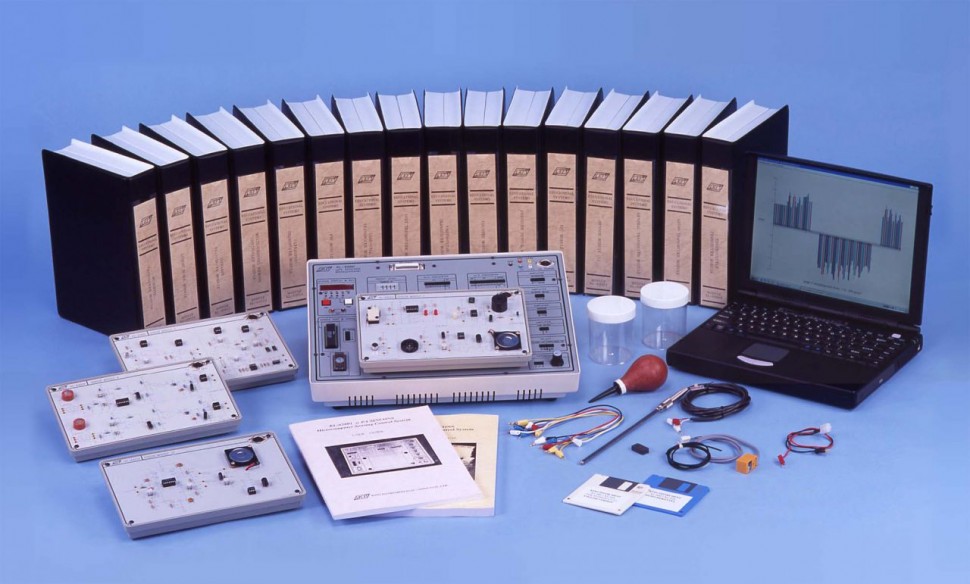

СОСТАВ

  1. Базовый модуль KL-62001
  2. Экспериментальные модули KL-64001~KL-64016
  3. KL-68018 Набор дополнительных принадлежностей
  4. Руководство по экспериментам
  5. CD-диск с программным обеспечением

ПЕРЕЧЕНЬ ЭКСПЕРИМЕНТОВ

1.    Фотодиод/Фотопрерыватель и датчик на основе эффекта Холла

  • Характеристики и области применения фотоприемников на фотосопротивлении
  • Характеристики и области применения магнитных датчиков
  • Принципы и области применения магнитных датчиков Холла

2.    Датчик с пироэлектрическим детектором / язычковым переключателем / термистором / ртутным переключателем

  • Характеристики и области применения пироэлектрического детектора
  • Характеристики и области применения язычкового переключателя
  • Характеристики и области применения термодатчиков
  • Характеристики и области применения ртутного переключателя

3.    Датчики с предельным выключателем и вибровыключателем / электростатическим конденсаторным микрофоном / электродинамическим микрофоном

  • Характеристики и области применения предельного выключателя
  • Характеристики и области применения вибровыключателей
  • Характеристики и области применения микрофонов

4.    Газовый/дымовой и этаноловый датчики

  • Принципы и области применения газового/дымового датчиков
  • Принципы и области применения датчиков этанола

5.    Датчики температуры и влажности AD590

  • Устройство преобразователя температуры AD590
  • Характеристики AD590
  • Принципы преобразования AD590
  • Области применения AD590
  • Классификация гигрометров
  • Структура и характеристики гигрометров
  • Области применения гигрометров

6.    Инфракрасные датчики и ультразвуковые датчики

  • Характеристики инфракрасных датчиков (IR)
  • Контур пуска IR датчиков
  • Контур приемника IR датчиков
  • Область применения IR датчиков
  • Характеристики ультразвуковых волн
  • Генерирование ультразвуковых волн и конструкция виброустройств.
  • Передача и прием ультразвуковых волн
  • Применение ультразвуковых датчиков в области ступенчатого регулирования и КИП

7.    Датчик давления и тензометрический датчик

  • Устройство пневматического датчика давления
  • Принципы работы датчика давления
  • Области применения датчика давления
  • Принцип тензометрического датчика
  • Устройство  тензометрического датчика
  • Характеристика тензометрического датчика
  • Схема преобразования тензометрического датчика
  • Области применения тензометрического датчика

8.    Датчик холловского тока и датчик присутствия объекта

  • Принцип работы магнитного устройства
  • Область применения устройства на основе эффекта Холла для определения тока
  • Устройство бесконтактных выключателей
  • Применение индукционных бесконтактных выключателей в определении металлических предметов.

9.    Датчик сигнала касания поверхности (CDS) и фотовольтаический датчик

  • Характеристики элемента с внутренним фотоэффектом CDS
  • Применение схемы регулирования освещения
  • Характеристики фотовольтаического элемента
  • Принципы  фотоэлектрохимического преобразователя
  • Области применения фотовольтаического элемента

10. Преобразователь напряжение – частота и частота- напряжение

  • Принципы преобразования напряжение – частота
  • Принципы преобразования частота – напряжение
  • Эксплуатация фотодекодера

11. Резисторный датчик температуры (РТ-100)

  • Характеристики резисторного датчика температуры (РДТ)
  • Устройство PT-100
  • Характеристики PT-100
  • Схема преобразования PT-100
  • Применение PT-100

12. Уровнемер (вода)

  • Цифровая схема
  • Принцип контроля уровня

13. Волоконно-оптическая связь

  • Строение и характеристики оптического волокна
  • Волоконно-оптический передатчик и приемник

14. Линейно-регулируемый дифференциальный трансформатор (ЛРДТ)

  • Устройство ЛРДТ
  • Характеристики ЛРДТ
  • Формирователь сигналов для ЛРДТ
  • Области применения ЛРДТ

15. Датчик угла вращения

  • Принципы и применение датчика угла вращения
