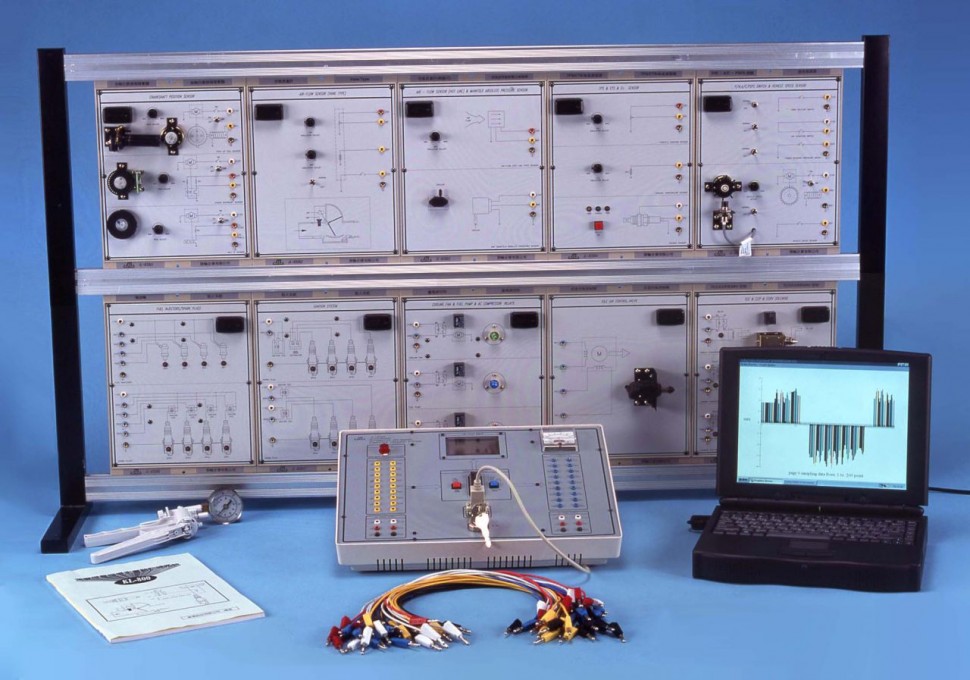

KL-800 Стенд имитации датчиков электронной системы управления двигателем
Стенд KL-800 состоит из модулей, имитирующих различные компоненты современных электронных систем автомобиля. Шаг за шагом, изучая принципы работы датчиков и исполнительных систем, учащиеся знакомятся с основными типами систем управления, учатся выявлять характерные неисправности и осваивают приемы компьютерной диагностики двигателя.
Стенд состоит из основного модуля KL-81001, имитирующего электронный блок управления двигателем автомобиля, и модулей для проведения экспериментов.
На лицевой панели каждого модуля нанесены принципиальные схемы, названия узлов и обозначения электронных компонентов. Для сборки схем используются входящие в комплект провода с безопасными наконечниками.
Каждый модуль имеет скрытый от учащихся узел принудительных неисправностей, используя который преподаватель может отключать различные узлы системы. Такая скрытая постановка неисправностей позволяет ставить учащимся экспериментальные задачи по поиску неисправностей в условиях близких к реальным условиям эксплуатации автомобиля.
Модули смонтированы в стандартных корпусах размера 297х226х60 мм. При проведении экспериментов модули могут располагаться на столе или быть установлены в алюминиевую приборную стойку KL-97001.
При углубленном изучении приемов диагностики при проведении опытов дополнительно требуются цифровой мультиметр и осциллограф.
СОСТАВ
- KL-81001 Основной модуль
- KL-83001 Датчики для измерения числа оборотов коленчатого вала: индуктивный датчик / фотодатчик / датчик Холла
- KL-83002 Датчик воздушного потока (лопастного типа)
- KL-83003 Датчик воздушного потока / Датчик давления
- KL-83004 Датчик положения дроссельной заслонки / Датчик температуры охлаждающей жидкости / Датчик кислорода
- KL-83005 Переключатель АКПП /Выключатель кондиционера / Датчик скорости /Имитатор включения гидротрансформатора АКПП
- KL-83006 Топливные форсунки /Свечи зажигания
- KL-83007 Система зажигания: распределенный впрыск / точечный впрыск
- KL-83008 Реле исполнительных устройств: вентилятор охлаждения / бензонасос / компрессор кондиционера
- KL-83009 Регулятор холостого хода
- KL-83010 Клапаны исполнительных устройств: клапан блокировки муфты гидротрансформатора АКПП / угольный абсорбер / система рециркуляции выхлопных газов
- Комплект соединительных проводов
- Насос для имитации разрежения во впускном коллекторе
- Программное обеспечение для ПК
- Руководство по экспериментам
СПИСОК ЭКСПЕРИМЕНТОВ
- Датчики числа оборотов (индуктивный, фотодатчик, датчик Холла)
- Датчики расхода воздуха (датчик абсолютного давления, лопастного типа, датчик с тепловым элементом)
- Датчик положения дроссельной заслонки
- Датчик температуры охлаждающей жидкости
- Датчик кислорода
- Датчик скорости автомобиля
- Концевик включения 3-й передачи автоматической коробки передач
- Концевик включения парковки/нейтрали
- Переключатель кондиционера
- Концевик гидроусилителя руля
- Система впрыска топлива
- Электронная система зажигания
- Реле вентилятора системы охлаждения
- Реле топливного насоса
- Реле компрессора кондиционера
- Регулятор холостого хода
- Электромагнитный клапан муфты гидротрансформатора
- Электромагнитный клапан адсорбера
- Клапан системы рециркуляции выхлопных газов
Страна происхождения | Тайвань |
