KL-900B Набор для изучения аналоговых устройств радиосвязи

Набор KL-900B для изучения аналоговых устройств радиосвязи знакомит учащихся с принципами работы портативной радиостанции, работающей в УКВ-диапазоне на частоте 144 МГц. Электрическая схема портативной радиостанции состоит из 4 блоков: приемника, передатчика, усилителя звуковой частоты и микрофонного предусилителя.

На лицевой панели модулей, входящих в набор, нанесены принципиальные схемы изучаемых устройств. Однополюсные гнезда диаметром 2 мм расположены в тех точках цепей, куда будет осуществляться подключение измерительных приборов и соединительных проводов. Радиоэлектронные детали, входящие в изучаемые цепи, расположены с обратной стороны панелей

Технические характеристики

• Диапазон частот : 144-146 или 144-148 МГц
• Диапазон фазовой автоматической подстройки частоты: 130-170 МГц
• Тип модуляции: F3 (частотная модуляция с тремя поднесущими)
• Шаг переключения каналов: 5, 10, 12,5, 20, 25 и 50 кГц
• Полное входное сопротивление антенны: 50 Ом
• Чувствительность шумоподавителя: макс. 0,16 мкВ
• Мощность звукового выхода: 250 мВт
• Максимальное смещение: ±5 кГц
• Первая промежуточная частота: 21,8 МГц
• Вторая промежуточная частота: 455 кГц

Список экспериментов

1. Предварительное изучение понятий, используемых в аналоговой системе передачи радиосигналов
   • Настройка радиопередатчика
   • Частота приема/передачи
   • Принцип работы системы приема/передачи
   • Ключевые блоки системы приема/передачи
2. Микрофонный предусилитель
   • Изучение схемы активного фильтра микрофонного предусилителя
   • Изучение схемы низкочастотного фильтра микрофонного предусилителя
   • Измерение амплитудно-частотной характеристики пассивного  высокочастотного фильтра
   • Измерение амплитудно-частотной характеристики активного  низкочастотного фильтра
3. Схемы фазовой автоматической подстройки частоты
   • Снятие характеристик фазового детектора MB1504 .
   • Измерение времени захвата частоты
   • Измерение  характеристик схемы автоматической подстройки частоты на базе микросхемы LB565
   • Измерение коэффициента передачи схемы автоматической подстройки частоты на базе микросхемы LB565
4. Схема генератора, управляемого напряжением
   • Измерение коэффициента усиления генератора, управляемого напряжением, используемого в передатчике
   • Измерение уровня шума генератора, управляемого напряжением
   • Измерение коэффициента усиления генератора, управляемого напряжением, используемого в приемнике
   • Моделирование схемы генератора, управляемого напряжением
5. Усилитель мощности
   • Снятие амплитудно-частотной характеристики передатчика
   • Измерение характеристик цепи автоматической регулировки амплитуды  усилителя мощности
6. Усилитель высокой частоты
   • Измерение характеристик линейной, частотной модуляции усилителя высокой частоты
   • Измерение характеристик нелинейной, частотной модуляции усилителя высокой частоты
   • Моделирование схемы полосового фильтра
   • Моделирование схемы усилителя с низким уровнем собственных шумов
   • Моделирование схемы усилителя высокой частоты
7. Смеситель и контур промежуточной частоты
   • Измерение коэффициента преобразования смесителя
   • Измерение коэффициента передачи кварцевого фильтра и усилителя промежуточной частоты
   • Моделирование схемы смесителя
8. Схема частотного демодулятора
   • Измерение коэффициента усиления и потерь на промежуточной частоте для интегральной схемы частотного  демодулятора
   • Измерение уровня шумов интегральной схемы частотного демодулятора
   • Измерение характеристик демодуляции фазового детектора интегральной схемы частотного демодулятора
9. Усилитель звуковой частоты
   • Измерение мощности усилителя звуковой частоты
   • Измерение коэффициента шума схемы приемника
   • Снятие амплитудно-частотной характеристики усилителя звуковой частоты

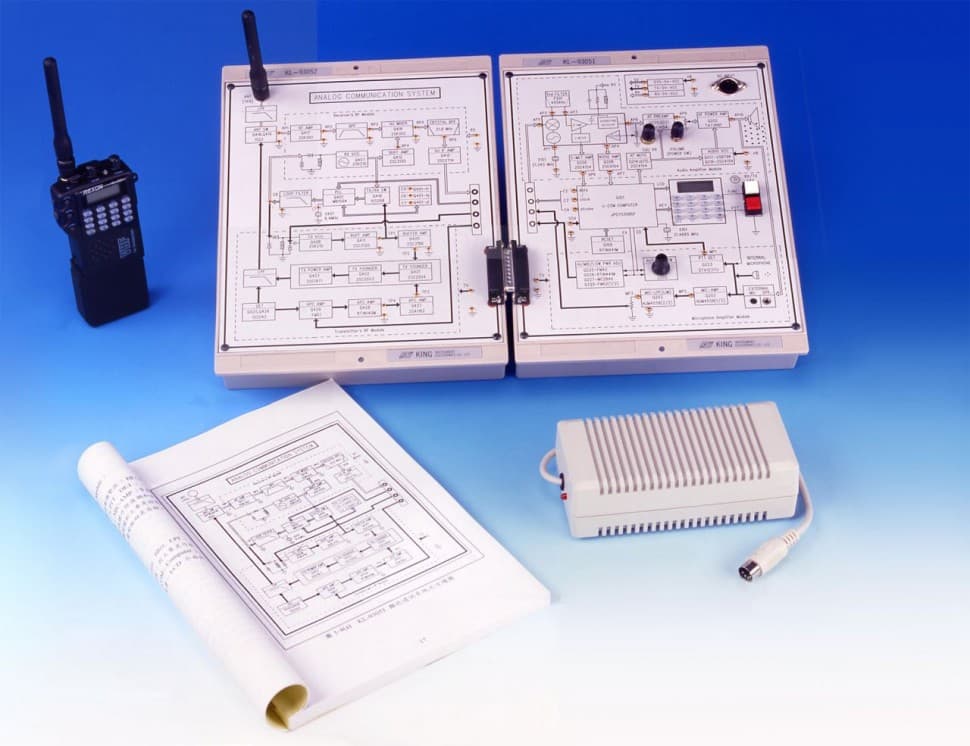

В состав комплекта входят

• Модуль аналоговой системы передачи радиосигналов KL-93051
• Модуль аналоговой системы приема радиосигналов KL-93052
• Модуль источника электропитания SPS-001
• Радиостанция 144 МГц
• Шнур электропитания
• Методические указания для преподавателей
• Руководство по проведению экспериментов
