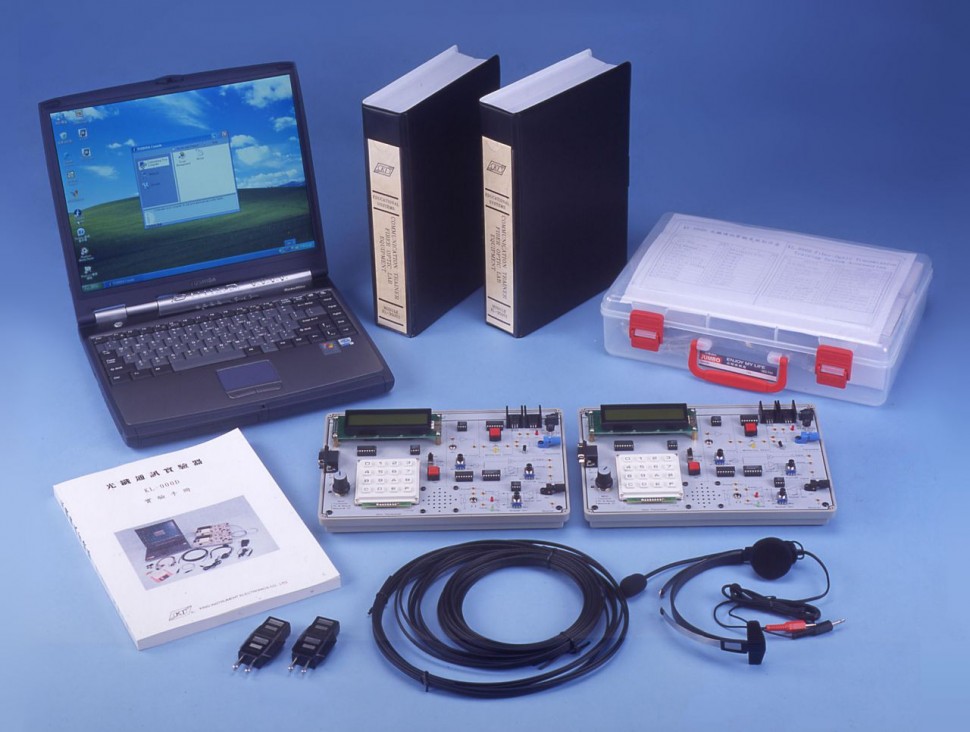

KL-900D Оптоволоконная система передачи данных
Используя 4-е варианта передачи данных из модуля KL-900D в него же/ в другой модуль/в компьютер/из компьютера в сочетании с различными видами модуляции/демодуляции сигналов учащиеся могут получить очень ясное представление о работе оптоволоконных систем передачи данных
| Страна происхождения | Тайвань |
Оптоволоконные системы передачи данных стали на сегодняшний день одним из самых популярных, так как обеспечивают высокую скорость и надежность передачи данных в сочетании с высокой безопасностью.
Используя 4-е варианта передачи данных (из модуля KL-900D в него же/ в другой модуль/в компьютер/из компьютера) в сочетании с различными видами модуляции/демодуляции сигналов учащиеся могут получить очень ясное представление о работе оптоволоконных систем передачи данных.
Технические характеристики системы
- Источник питания 100-240В/15Вб 100мА
- Микрофон: 20Гц-12кГц/20х усиление
- Кнопка-выключатель: нормально разомкнутая/со светодиодным индикатором
- Генератор: волна/прямоугольник – 6Гц…2кГц
- Динамик: 8 Ом/1,4 Вт
- Передатчик: излучатель 660нм/макс.ток 50мА
- Приемник: 880 нм/макс.потребление 100 мВт
- Элемент передачи данных: AVR8515, 8 бит, 8МГц
- ЖКИ-дисплей: 20х2 символов с подсветкой
- Клавиатура: 4х4 16 клавиш
- Интерфейс: Rs-232C, 9600
На лицевой панели каждого модуля нанесены принципиальные схемы, названия узлов и обозначения электронных компонентов. Для сборки схем используются входящие в комплект провода с наконечниками диаметром 2мм.
Методические указания по проведению опытов входят в комплект.
Модули смонтированы в стандартных корпусах размера 255х165х30 мм.
Для проведения опытов требуется персональный компьютер работающий под управлением Windows.
