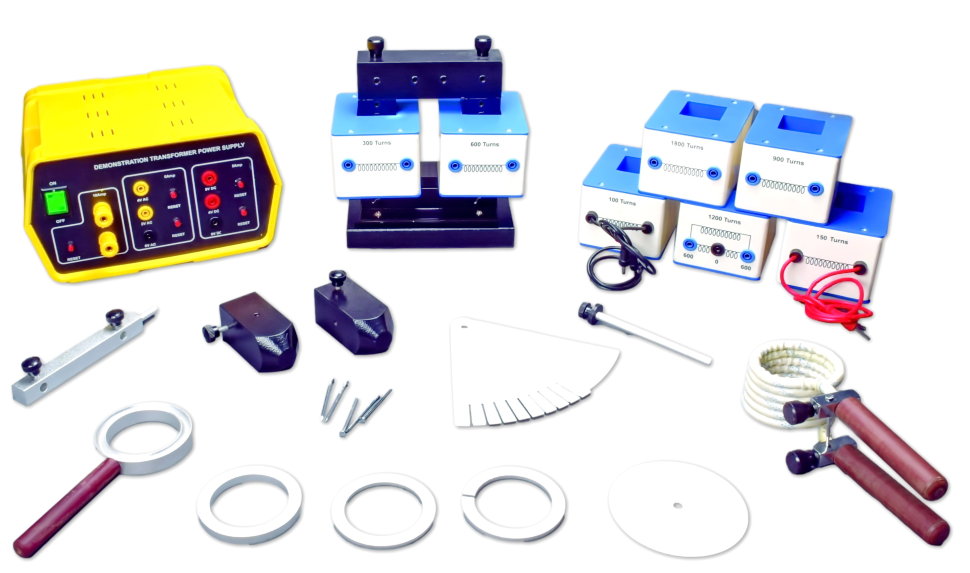

Комплект для изучения трансформатора

В состав комплекта входят:

U-образный сердечник на подставке

I-образный сердечник

Трансформаторные катушки

- 300 витков

- 600 витков

- 900 витков

- 1800 витков

- 1200 витков с центральным отводом (600-0-600)

- 150 витков

Медная катушка с шестью витками и винтовыми зажимами для демонстрации плавления гвоздя

Стальные гвозди с плоской головкой 65 x 3 мм или 2½ x 1/8 дюйма.

Алюминиевые кольца — два цельных и одно разъемное

Катушка с круглой канавкой для плавления припоя

Вертикальный опорный стержень

Пара алюминиевых пластин с прорезями и без

Алюминиевый диск

Полюсные наконечники

Комплект крепежа

Источник питания

- выход 25В переменного тока до 10А

- выходы 2В и 4В переменного тока до 5А

- выходы 4В и 8В постоянного тока до 5А

- все выходы защищены независимыми тепловыми предохранителями.

Реостат в корпусе – 1 шт.

Диод в корпусе – 2 шт.

Набор электроизмерительных приборов – 1 набор

- вольтметр 0…25В переменный ток - 2 шт

- амперметр 0…10А переменный ток - 2 шт

Перечень изучаемых явлений:

- электромагнитная индукция

- зависимость наведенного напряжения от сердечника катушки

- коэффициент трансформации

- КПД трансформатора

- измерение КПД трансформатора

- определение индуктивности катушки

- полуволновой выпрямитель напряжения

- полноволновой выпрямитель напряжения

- индукционные токи

- кольцо Томсона

- асинхронный двигатель с экранированными полюсами

- вихретоковое торможение
