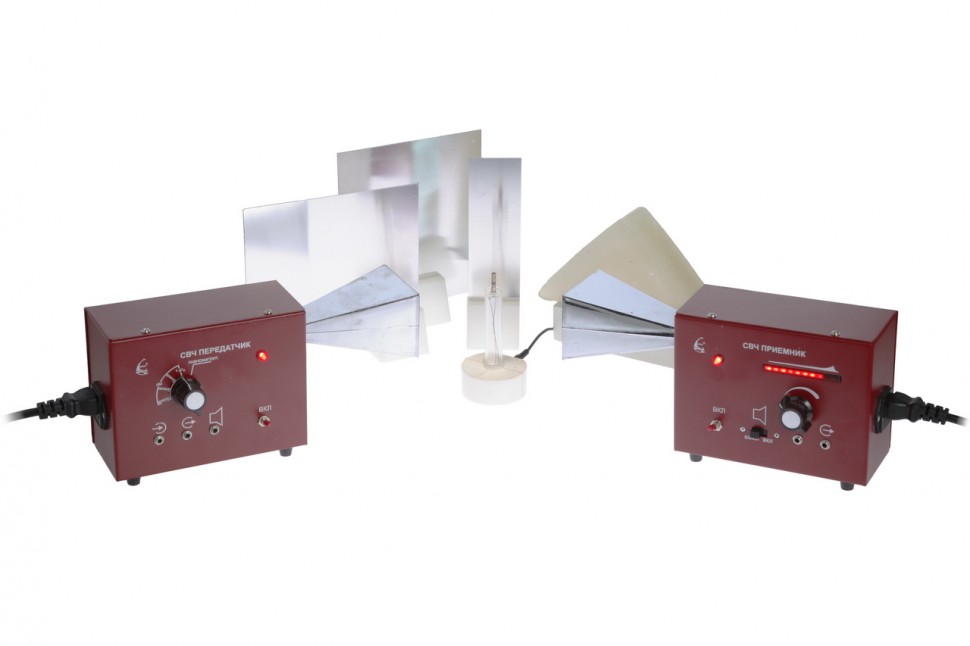

Комплект приборов и принадлежностей для демонстрации свойств электромагнитных волн

Прибор для демонстрации свойств электромагнитных волн состоит из СВЧ передатчика, СВЧ приемника с усилителем, приемного диполя (антенны в форме симметричного вибратора) и дополнительных принадлежностей. Этот набор оборудования может быть использован для демонстрации множества интересных экспериментов с СВЧ излучением. Он предоставляет возможность продемонстрировать тот факт, что короткие электромагнитные волны имеют те же самые свойства, что и длинные волны. Хорошо понятные эксперименты делают возможным всестороннее знакомство с радарными и радиорелейными системами.

Состав комплекта:

• СВЧ-передатчик
• СВЧ-приемник с усилителем
• Приемный диполь
• Кабель связи, L = 1,5 м
• Кабель связи, L = 1,2 м
• Металлический экран 170 х 150 мм - 2 шт.
• Металлический экран 170 х 50 мм
• Парафиновая призма
• Преломляющий экран 150 х 80 х 40 мм
• Поглощающий экран 150 х 80 х 20 мм
• Держатель экрана - 4 шт.

Технические данные:

• Рабочая частота СВЧ-передатчика:   11 + 1,1 ГГц
• Выходная мощность:   ≥ 10 мВт
• Внутренний модулирующий сигнал:   1 кГц, мелодия, вкл-откл.
• Внешний  модулирующий сигнал:  ≥ 1 В  (пиковое значение)
• Коэффициент усиления СВЧ-приемника:   ≥ 60 дБ

СВЧ сигнал излучается рупорной антенной передатчика. Когда передатчик работает в режиме амплитудной модуляции, принимаемый сигнал индицируется динамиком. Если передатчик управляется равноамплитудным сигналом, принимаемый сигнал  индицируется с помощью десяти светоизлучающих диодов и внешнего вольтметра или благодаря эффекту Допплера.
СВЧ излучение передатчика принимают с помощью приемника с усилителем или приемного диполя. При использовании приемного диполя, выход приемного диполя подключается к входу приемника с усилителем с помощью кабеля связи

 Список экспериментов:

• Получение СВЧ излучения
• Передача и поглощение (ослабление) СВЧ излучения
• СВЧ излучение как поляризованная волна
• Отражение СВЧ излучения от металлической пластины
• Преломление СВЧ излучения
• Интерференция СВЧ излучения
• Формирование стоячей электромагнитной волны.
• Дифракция СВЧ излучения
• Направленная передача СВЧ излучения и измерение диаграммы направленности рупорной антенны
• Эффект Допплера
