Конструктор логических схем

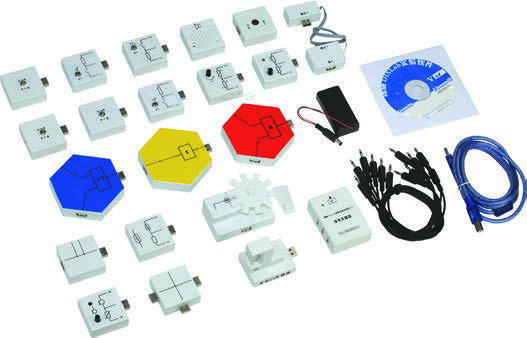

В состав набора входят:

• Логические модули И/ИЛИ/НЕ, которые расположены в корпусах с напечатанной на поверхности схемой и светодиодным индикатором состояния выхода 0/1. Каждый модуль имеет 2 порта для подключения коммутационных модулей или модулей датчиков и 1 выходной порт, который может быть подключен к различными типами исполнительных модулей.
• Коммутационные модули включают нормально разомкнутый, нормально замкнутый переключатели и модуль ключа, которые выполнены в четырехугольной коробке с напечатанной на поверхности схемой и одним портом для подключения к логическим модулям.
• Модули датчиков являются источником управляющих сигналов. В комплект входит 5 типов датчиков: освещения, температуры, звука, магнитной индукции и движения (оптоворота).
• Исполнительные модули включают лампу, зуммер и электромотор, который оснащен шестерней–прерывателем створа оптоворот. Все эти три типа модулей выполнены в прямоугольных корпусах с напечатанной на поверхности схемой. Модули включаются при получении входного сигнала высокого уровня и выключаются при получении сигнала низкого уровня
• Интерфейсный модуль служит для подключения собранной схемы к компьютеру.
• Вспомогательные модули для соединения схем, в том числе 1 вход-2 выхода, общая точка, и гибкий проводник.
• Батарейный модуль питания
