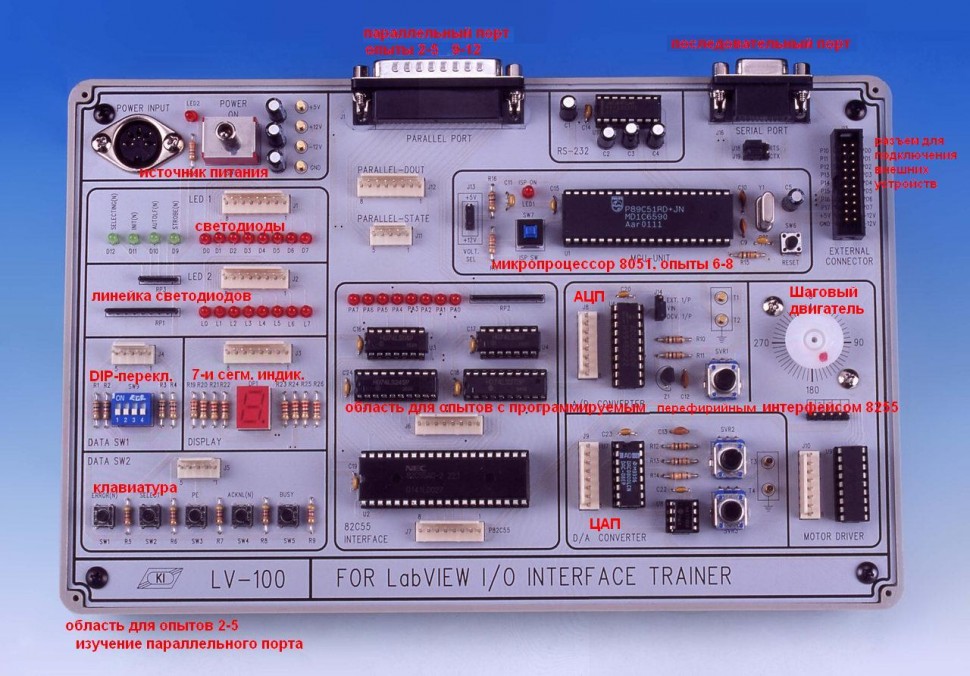

LV-100 Стенд-тренажер "Аппаратный интерфейс ввода вывода системы" LabVIEW

Программная среда LabVIEW™ компании National Instruments на протяжении многих лет остается одним из самых популярных продуктов для обучения специалистов по автоматизации производственных процессов и научных исследований. Стенд-тренажер LV-100 спроектирован специально для тех, кто хочет на практике освоить возможности графического программирования системы LabView ™ (G-язык).

• Эксперименты соответствуют заданиям, описанным в учебнике "Аппаратные интерфейсы с LabView™"

• Светодиодная индикация отражает режим передачи информации по каждому из разрядов

• 7-ми сегментный индикатор служит для отображения полученной от компьютера информации

• 4-х разрядный DIP-переключатель и тактовые кнопки служат для имитации механизмов ввода данных

• Кроме встроенного возможно использование внешнего блока питания для использования стенда-тренажера в качестве аппаратного интерфейса в реальных лабораторных установках

• Микроконтроллер 8051, поддерживающий внутреннюю систему команд, может программироваться учащимися с использованием входящего в комплект программного пакета, что обеспечивает большую вариативность экспериментов

• Программируемый интерфейс 8255 содержит модули АЦП, ЦАП и схему управления шаговыми двигателями

• Система работает даже с ознакомительной 30-и дневной версией LabView™

Схемы экспериментов, которые Вы найдете в прилагаемых к продукту методических указаниях, охватывают все аспекты использования LabView™ - от самых простых по настройке параллельных и последовательных портов компьютера, до таких сложных, как программирование интерфейса 8255 или микроконтроллера 8051

ПЕРЕЧЕНЬ ЭКСПЕРИМЕНТОВ

• Понятие и использование параллельных портов ввода-вывода

• Адресация параллельных портов, настройка и управление

• Чтение данных из параллельного порта с помощью LabView™

• Управление вводом-выводом параллельного порта

• Понятие и использование последовательных портов ввода-вывода

• Микросхема 8051, управление и подсоединение

• Очередь последовательного порта, управление стеком

• Микропроцессор 8255 и его применение

• Аналого-цифровое преобразование с помощью микропроцессора 8255

• Цифро-аналоговое преобразование с помощью микропроцессора 8255

• Управление шаговым двигателем с помощью микропроцессора 8255
