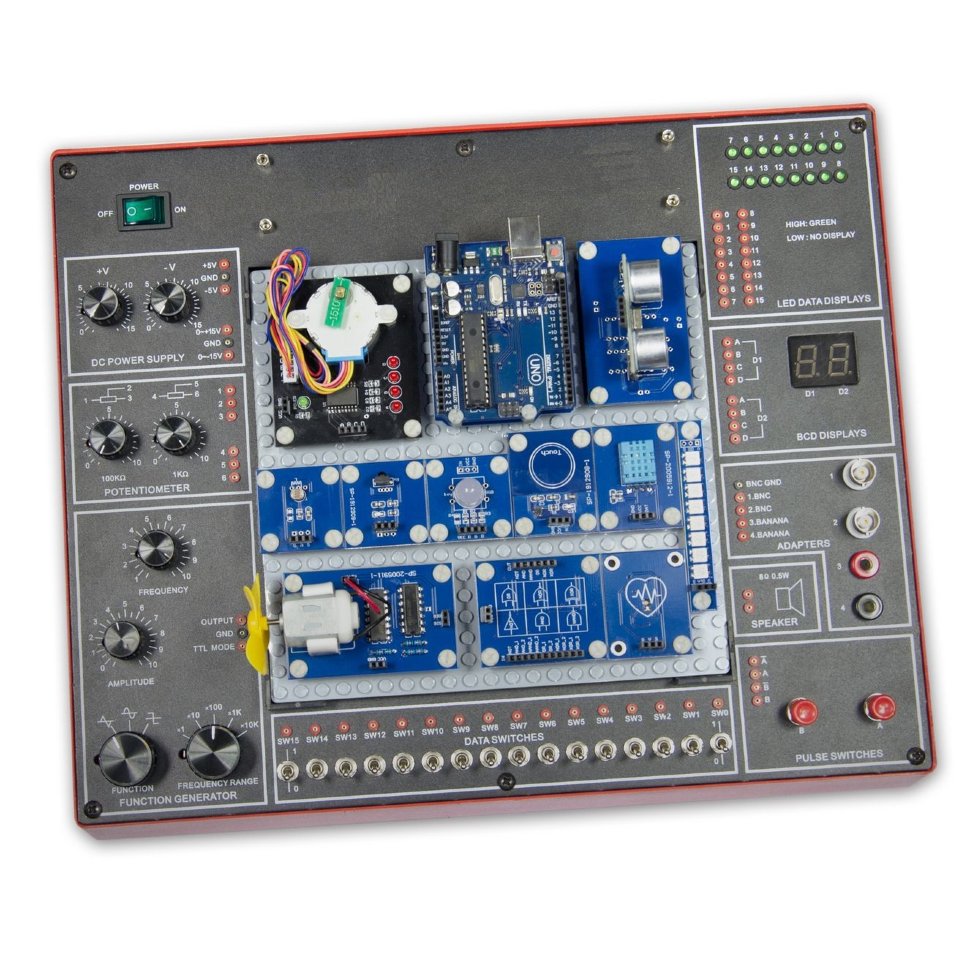

Микроконтроллерная платформа

Комплект состоит из микроконтроллерной платформы, набора электронных плат и комплекта соединительных проводов.

Каждая печатная плата имеет 4 стойки, с помощью которых может быть зафиксирована на панели для набора схем платформы.

Микроконтроллерная платформа включает:

• Панель для набора схемы из пластика с рядами штырьков, служащих для фиксации плат
• Генератор сигналов
  • диапазоны частот
    • 1－10Гц
    • 10－100Гц
    • 100Гц－1кГц
    • 1кГц－10кГц
    • 10кГц－100кГц
  • амплитуда 0－10 В
  • выходы TTL 4 В
• Источники питания постоянного тока
  • фиксированное напряжение +5В / 1А
  • фиксированное напряжение -5В / 1А
  • регулируемое напряжение 0…+15В / 1А
  • регулируемое напряжение 0…-15В / 1А
• 7-сегментный 2-разрядный ЖК-дисплей
• Потенциометр 1 кОм
• Потенциометр 100 кОм
• Динамик
• Импульсный переключатель 2 кнопки с защитой от дребезга контактов
• 16 светодиодов
• 16 перекидных переключателей
• 2 выхода типа BNC
• 2 выхода под штекер диаметром 4 мм

Перечень плат в наборе:

• RGB-светодиод
• Датчик света
• Плата Логическая схема
• Ультразвуковой датчик расстояния
• Датчик касания
• Шаговый электродвигатель
• Электродвигатель постоянного тока
• Датчик пульса
• Датчик температуры и влажности
• ИК-приемник с пультом управления
• Светодиодная RGB-полоса
• Плата управления Arduino

Список экспериментов:

1. Управление RGB-светодиодом - Управление электродвигателем постоянного тока
2. Основные логические алгоритмы
3. ИК-прием и передача
4. Использование датчика касания
5. Управление шаговым электродвигателем
6. Использование датчика света
7. Использование датчика температуры и влажности
8. Измерение расстояния ультразвуковым датчиком
9. Использование светодиодной RGB-полосы
10. Использование датчика частоты сердечных сокращений
