Мультиметр с автоматическим выбором диапазона

Спецификация:

• Постоянное напряжение 0-1000 В
• Переменное напряжение 0-750 В
• Постоянный ток 0-20А / 0-400 мА
• Переменный ток 0-20А/ 0-400 мА
• Сопротивление 0-40 МОм Емкость 0-4000 мкФ
• Частота 0-4МГц
• Температура 0-1000С
• Диодный тест – наличие

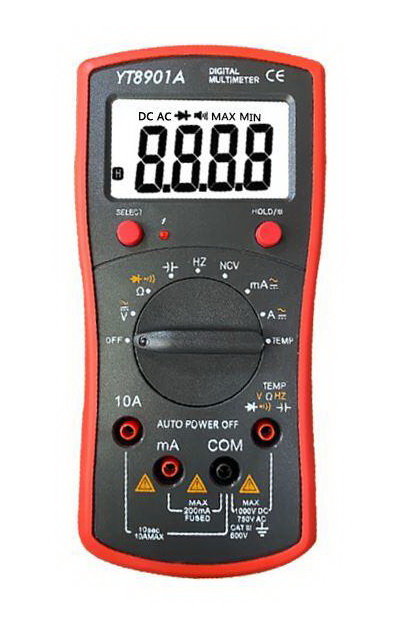

Органы управления:

1. ЖКИ дисплей: измеряемое значение и единицы измерения.
2. Кнопка “SELECT”: переключает постоянный/переменный ток, сопротивление/ диод/ непрерывно и ℃/℉.
3. Кнопка “HOLD”；повторно нажмите для отмены режима. Нажатие более чем на 2 секунды включает подсветку дисплея. Короткое нажатие удерживает последнее измеренное значение на дисплее.
4. Переключатель режимов и диапазонов измерения
5. Гнездо подключения щупа при измерении напряжения, частоты, сопротивления, емкости, температуры, диодного теста.
6. 20A：гнездо для подключения щупа при измерении тока (A)
7. Гнездо для подключения щупа при измерении слабых токов（mA）
8. COM：гнездо для подключения отрицательного полюса

Измерение напряжения

1. Подключите черный щуп к гнезду “COM”，а красный – к “TEMP V Ω HZ ”;
2. Выберите переключателем символ V;
3. Кнопкой SELECT выберите постоянный или переменный ток;
4. Коснитесь щупами участка цепи;
5. Наблюдайте показания на дисплее.
Измерение тока
1. Подключите черный щуп к гнезду “COM”，а красный – к “20A” или “mA”;
2. Выберите переключателем символ A или mA; 3. Кнопкой SELECT выберите постоянный или переменный ток;
4. Разорвите измеряемую цепь и подключите щупы в разрыв;
5. Наблюдайте показания на дисплее.

Измерение сопротивления

1. Подключите черный щуп к гнезду “COM”，а красный – к “TEMP V Ω HZ ”;
2. Выберите переключателем символ Ω, ЖКИ дисплей покажет “OL”;
3. Подсоедините провода к участку цепи;
4. Наблюдайте показания на дисплее. ВНИМАНИЕ: Измеряемый участок цепи должен быть обесточен!

Тест разрыва цепи

1. Подключите черный щуп к гнезду “COM”，а красный – к “TEMP V Ω HZ ”;
2. Выберите переключателем символ Ω，нажмите SELECT два раза;
3. Подсоедините провода к участку цепи;
4. Если сопротивление участка менее 50Ом，звучит зуммер, показывая короткое замыкание. ВНИМАНИЕ: Измеряемый участок цепи должен быть обесточен!

Диодный тест

1. Подключите черный щуп к гнезду “COM”，а красный – к “TEMP V Ω HZ ”;
2. Выберите переключателем символ Ω，нажмите SELECT для выбора DIODE;
3. Подсоедините красный щуп к аноду тестируемого диода, а черный – к катоду;
4. Наблюдайте показания на дисплее;
5. Если полярность подключения нарушена или диод поврежден, дисплей покажет “OL”.

Измерение емкости

1. Подключите черный щуп к гнезду “COM”，а красный – к “TEMP V Ω HZ ”;
2. Выберите переключателем символ ┤├ ;
3. Подсоедините красный щуп к (+ ) сопротивления, а черный – к (-);
4. Дождитесь стабилизации показаний на дисплее

Измерение частоты

 1. Подключите черный щуп к гнезду “COM”，а красный – к “TEMP V Ω HZ ”;
2. Выберите переключателем символ Hz;
3. Подсоедините провода к участку цепи;
4. Наблюдайте показания на дисплее; ВНИМАНИЕ: функция доступна в диапазоне 1…750 В переменного напряжения.

Измерение температуры

1. Подключите черный штекер термопары к гнезду “COM”，а красный – к “TEMP V Ω HZ ”;
2. Выберите переключателем символ TEMP, дисплей отобразит комнатную температуру
3. Кнопкой SELECT выберите ℃ или ℉;
4. Поместите спай термопары в область измерения температуры;
5. Наблюдайте показания на дисплее.
ВНИМАНИЕ: требуется время для стабилизации показаний датчика температуры. ВНИМАНИЕ: запрещается прикладывать напряжение к контактам датчика!

Автоматическое выключение

1. Если мультиметр не используется более 15 минут, он автоматически выключится;
2. За 1 минуту до отключения 5 раз прозвучит сигнал зуммера;
3. Для повторного включения нажмите кнопку SELECT;
4. Для отключения функции автоматического выключения при отключенном мультиметре нажмите кнопку SELECT, затем включите - 5 раз прозвучит сигнал зуммера и функция будет отключена.

Тест ЭМИ излучения

1. Выберите переключателем символ NCV;
2. поднесите прибор к проводнику. Если проводник находится под напряжением, загорится красный индикатор со стрелкой.
