Набор предназначен для демонстрации методом проецирования линий индукции магнитного поля тока в зависимости от формы проводника: прямого, кольцеобразного и катушки.

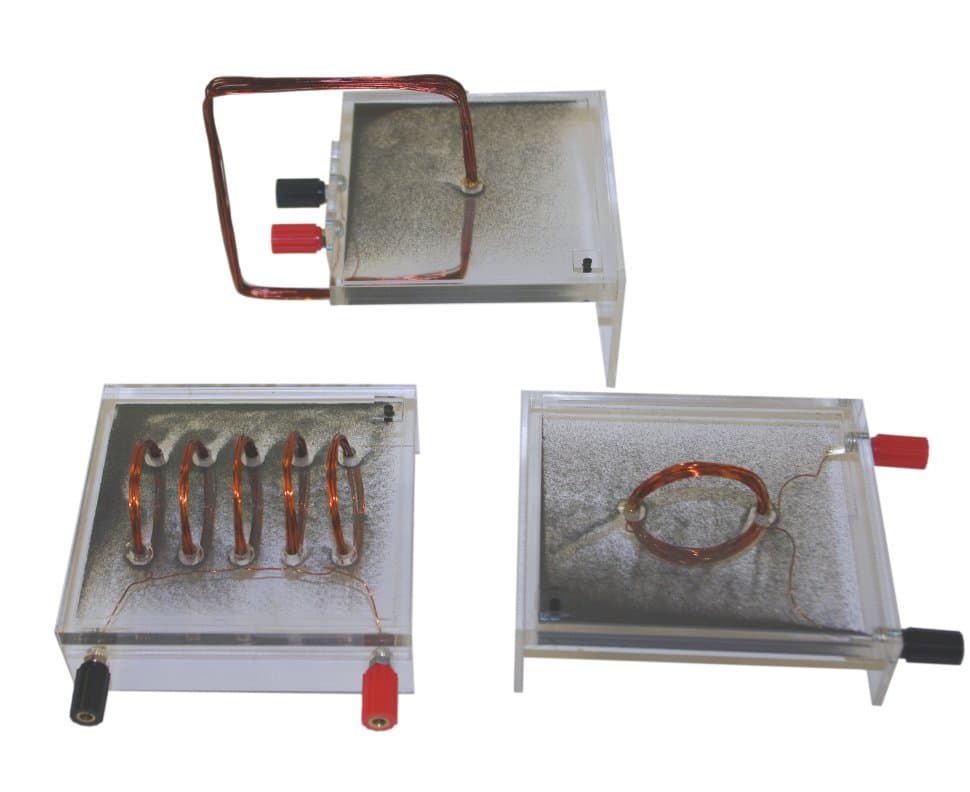

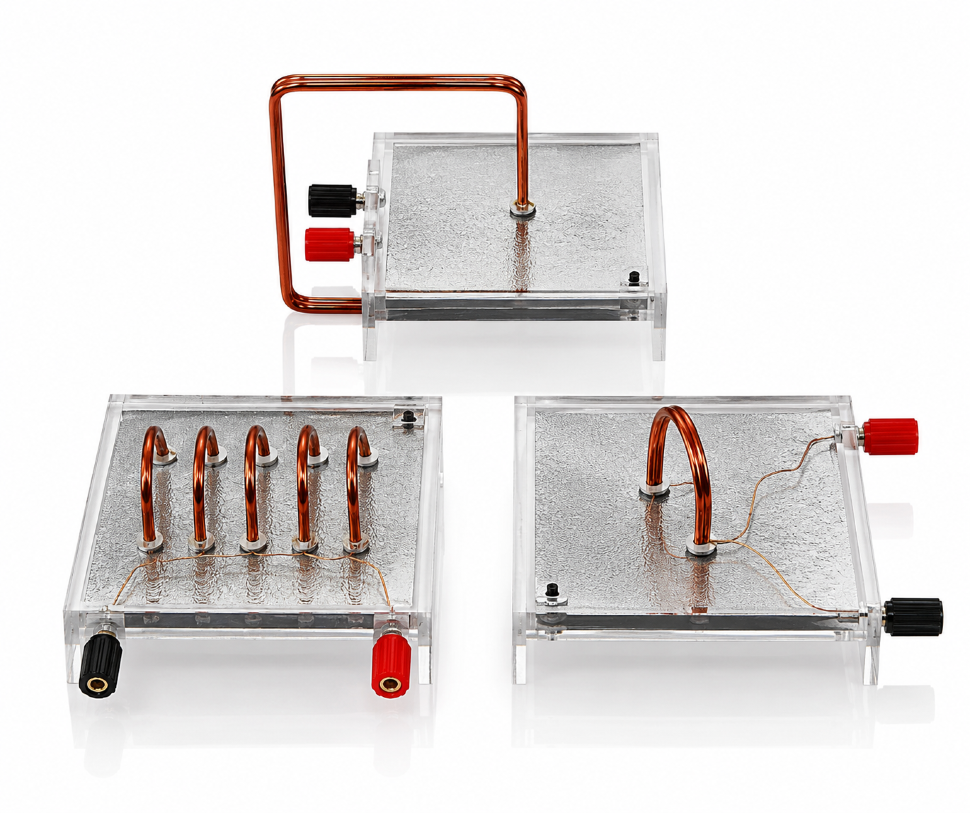

Состав набора:
- планшет с моделью прямого проводника
- планшет с моделью кольцеобразного проводника
- планшет с катушкой
Каждый из планшетов заполнен вязкой прозрачной жидкостью с мелкодисперсным магнитным порошком.
Перед проведением опыта планшет встряхивают так, чтобы магнитный порошок равномерно распределился в жидкости по всему объему. К клеммам планшета подключают источник типа В-24. Под действием магнитного поля электрического тока порошок располагается вдоль линий магнитной индукции и образует наглядную картину спектра.
Для проведения опыта необходимы источник постоянного и перменного напряжения, комплект соединительных проводов и оверхед-проектор.
Страна происхождения | Китай |
