Набор пластин для демонстрации теплопроводности

Сделайте понятие теплопроводности наглядным.

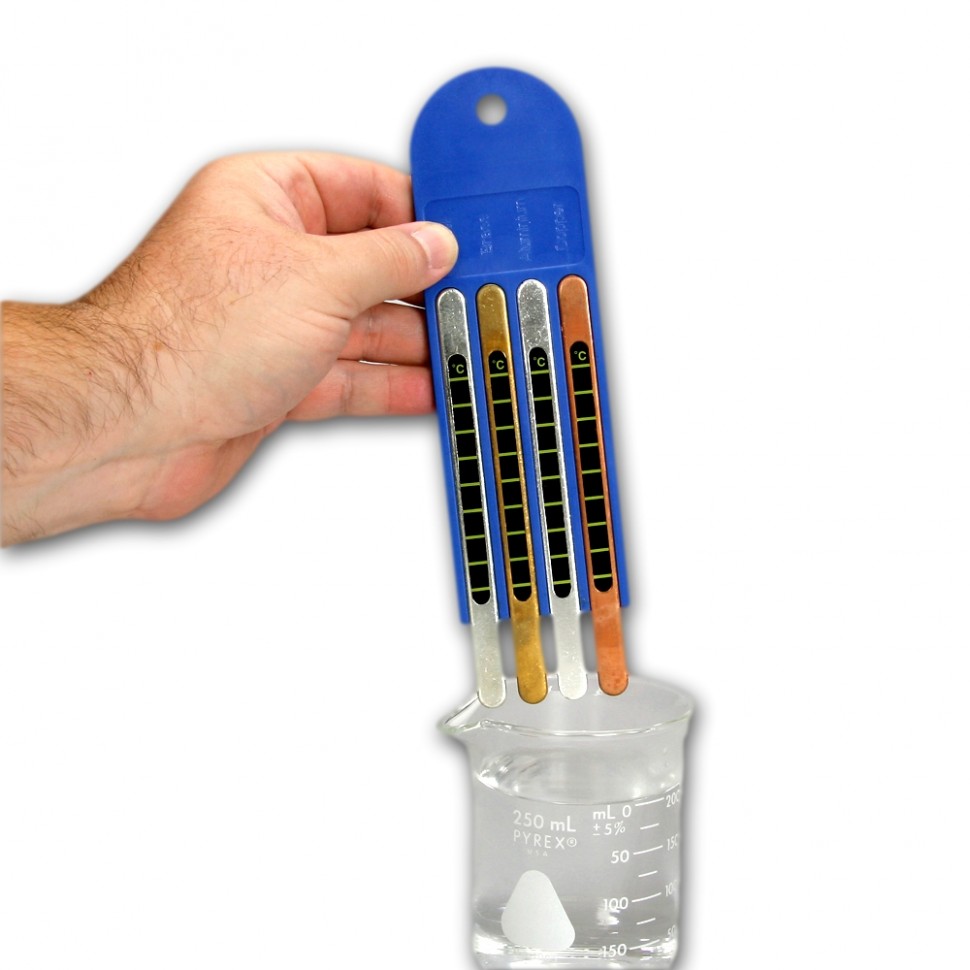

На пластмассовом основании установлены пластины из оцинкованной стали, анодированного алюминия, латуни и меди.

На пластины нанесено термохромное жидкокристаллическое покрытие в виде делений.

Когда концы пластин опускают в воду, подогретую до 60-65 градусов, тепло начинает распространяться вдоль пластин. По мере прогрева металла под жидкими кристаллами, они также нагреваются и становятся прозрачными.

Поскольку коэффициенты теплопроводности этих 4 материалов заметно отличаются, то учащиеся могут увидеть что в течение заданного интервала времени одни из пластин нагреваются быстрее, чем другие.

Засекая время, прошедшее с начала момента нагревания, и учитывая количество прогретых делений, они могут построить графики относительной теплопроводности исследуемых материалов.

Верхняя часть каждой из пластин нагревается значительно слабее, чем нижняя. учащиеся могут дотронуться до верхних частей пластин рукой, чтобы "почувствовать" разницу в скорости передачи тепла.
