Набор принадлежностей для демонстрации поверхностного натяжения

Набор предназначен для проведения демонстрационных опытов при изучении явления поверхностного натяжения жидкости. Отдельные составляющие набора могут применяться для демонстрации интерференции света в тонких пленках. Набор используется в условиях типового кабинета физики средней общеобразовательной школы.

Список опытов:

• Измерение силы поверхностного натяжения
• Энергия поверхностной пленки
• Наблюдение формы мыльных пленок на различных каркасах
• Зависимость поверхностного натяжения от примесей
• Наблюдение интерференции света

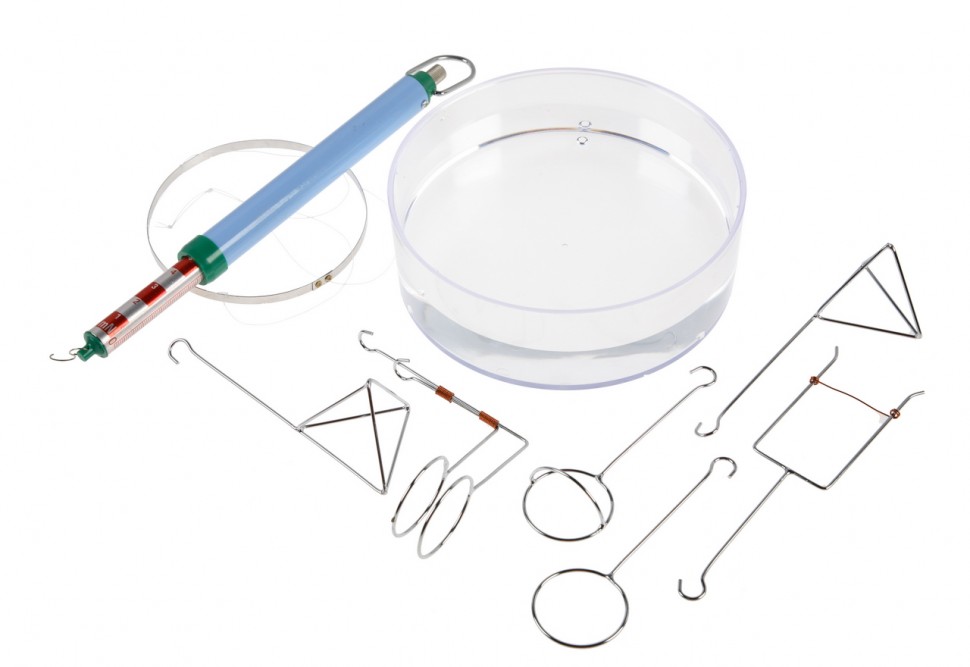

 В состав набора входят:

• динамометр трубчатый
• кювета
• кольцо с подвесом
• проволочная рамка в виде кольца
• проволочная рамка в виде кольца с полукольцом
• проволочная рамка в виде тетраэдра
• проволочная рамка в виде куба
• проволочная прямоугольная рамка с подвижной стороной
• проволочная рамка в виде колец, шарнирно соединенных друг с другом.

Устройство элементов набора

Динамометр используют для измерения силы поверхностного натяжения. Он состоит из двух трубок вложенных одна в другую. Внешняя трубка является корпусом прибора. Возле одного из ее концов закреплена скоба для подвески динамометра и  устройство для установки нулевого деления шкалы. Внутренняя трубка соединена с внешней пружиной. На ее поверхности нанесена кольцевая шкала с делениями чередующейся окраски. Шкала имеет две оцифровки: одна в миллиньютонах, другая в граммах. Конец внутренней трубки, выступающий из корпуса, снабжен крючком. Внутри корпуса имеется также ограничитель хода, предохраняющий пружину динамометра от чрезмерного растяжения при превышении нагрузки предельно допустимого значения.
Кювета изготовлена из прозрачного пластика. Ее диаметр 165 мм, высота 55 мм.
Кольцо изготовлено из тонкой стальной ленты шириной 6 мм и имеет диаметр 110 мм. В кольце имеются три отверстия, за которые крепятся нити подвеса.
Рамки выполнены из стальной проволоки с никелированной поверхностью. Каждая рамка имеет рукоятку, за которую ее удерживают при проведении опыта.
Для получения мыльных пленок используют раствор шампуня в кипяченой воде, куда добавляют несколько капель глицерина.
