OLS-1000 Комплект для проведения лабораторных работ по аналоговой электронике

Набор из 28 шаблонов, которые содержит OLS-1000, соответствует традиционным принципиальным схемам, использующимся в курсе электроники и совместим с рабочим местом учащегося для сборки и изучения аналоговых схем IDL-600 и рабочим местом студента для сборки и изучения цифровых и аналоговых схем ETS-7000.

Страна происхожденияТайвань
Артикул: OLS-1000
Нет в наличии
48 860 руб.
Варианты доставки:
Курьер ~3 дн. (от 450 руб.)
Самовывоз ~1 дн. (Бесплатно)
Почта ~7 дн. (от 350 руб.)

Комплект для проведения лабораторных работ OLS-1000 позволяет студентам собирать даже наиболее сложные цепи менее чем за 5 минут, оставляя, таким образом, достаточно времени для организации исследовательских работ учащихся.

Изображен совместно с ETs-7000 (в комплект не входит)!

Набор из 28 шаблонов, которые содержит OLS-1000, соответствует традиционным принципиальным схемам, использующимся в курсе электроники. Акцент при проведении экспериментов сделан на изучении практических приемов построения схем, а не на теоретических основах их функционирования.

Программа курса была разработана педагогами в течение двадцати лет преподававшими аналогичный курс в колледжах и университетах. Более 1000 учащихся приняли участие в педагогическом эксперименте по внедрению комплекта, который показал: непрерывная работа студентов с реальными цепями дает им возможность в короткое время овладеть практическими навыками построения аналоговых электронных схем

Сборка радиоэлектронных схем выполняется на специальной макетной плате, позволяющей проводить занятия по радиомонтажу без использования традиционной в таких случаях пайки в помещениях необорудованных системой вытяжной вентиляции. Макетная плата AD-200 содержит 1896 точек подключения, которые обеспечивают установку элементов всех типов в DIP-корпусах, а также любых радиодеталей с жесткими выводами диаметром 0,3-0,8 мм.

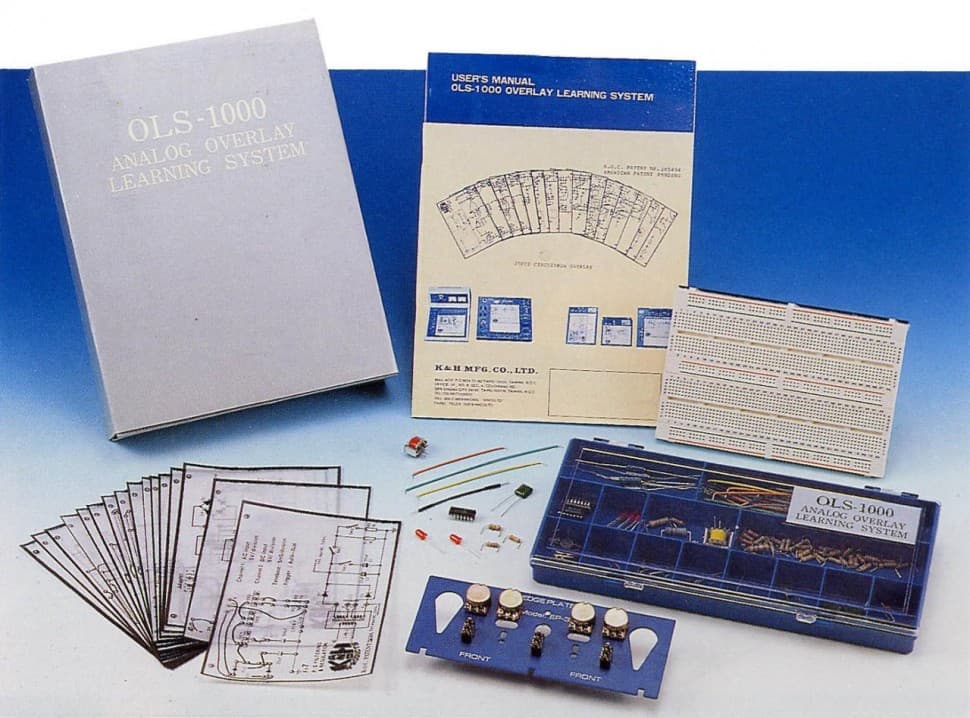

В состав комплекта входят:
• Макетная плата
• Набор радиодеталей
• Источник переменного тока (6В и 12В)
• Набор шаблонов для сборки схем
• Методические указания



Для проведения лабораторных работ дополнительно необходимо использовать:
• Рабочее место учащегося для сборки и изучения аналоговых схем IDL-600
• Двухлучевой осциллограф

В качестве замены рабочего места IDL-600 можно использовать мультиметр, функциональный генератор и регулируемый источник постоянного тока из оборудования лаборатории.

Список экспериментов:

  1. Полупроводниковый диод в цепи постоянного тока

  2. Светодиод в цепи постоянного тока

  3. Полупроводниковый диод в цепи переменного тока (полупериодный выпрямитель)

  4. Диодный мост в цепях постоянного и переменного тока

  5. Фильтрация пульсирующего напряжения

  6. Источник питания

  7. Умножение напряжения с помощью диодов и конденсаторов

  8. Транзистор с общим эмиттером

  9. Транзисторный усилитель

  10. Каскадное усиление

  11. Усиление звука

  12. Усилитель низких частот

  13. Комплементарно-симметричные цепи

  14. Полевой транзистор: усилитель

  15. Генератор с идеальной фазовой характеристикой

  16. Генератор с фазовым сдвигом

  17. Индуктивная трехточечная схем агенератора (генератор Хартли)

  18. Двухконтурный генератор с обратной связью

  19. Емкостный трехточечный генератор

  20. Схема И

  21. Схема ИЛИ

  22. Схема И-ИЛИ

  23. Схема НЕ

  24. Схема отрицающего И

  25. Схема отрицающего ИЛИ

  26. Одноразрядный сумматор с тремя входами



Габаритные размеры: 290 х 225 х 55 мм

Страна происхожденияТайвань
