ОLS-2000 Комплект для проведения лабораторных работ по цифровой электронике

Набор из 62 шаблонов, которые содержит OLS-2000, позволяет студентам собирать даже наиболее сложные цепи менее чем за 5 минут и соответствует традиционным принципиальным схемам, использующимся в курсе электроники. Акцент при проведении экспериментов сделан на изучении практических приемов построения схем, а не на теоретических основах их функционирования.

Программа курса была разработана педагогами в течение двадцати лет преподававшими аналогичный курс в колледжах и университетах. Более 1000 учащихся приняли участие в педагогическом эксперименте по внедрению комплекта, который показал: непрерывная работа студентов с реальными цепями дает им возможность в короткое время овладеть практическими навыками построения аналоговых электронных схем.

Сборка радиоэлектронных схем выполняется на специальной макетной плате, позволяющей проводить занятия по радиомонтажу без использования традиционной в таких случаях пайки в помещениях необорудованных системой вытяжной вентиляции. Макетная плата содержит 1896 точек подключения, которые обеспечивают установку элементов всех типов в DIP-корпусах, а также любых радиодеталей с жесткими выводами диаметром 0,3-0,8 мм.

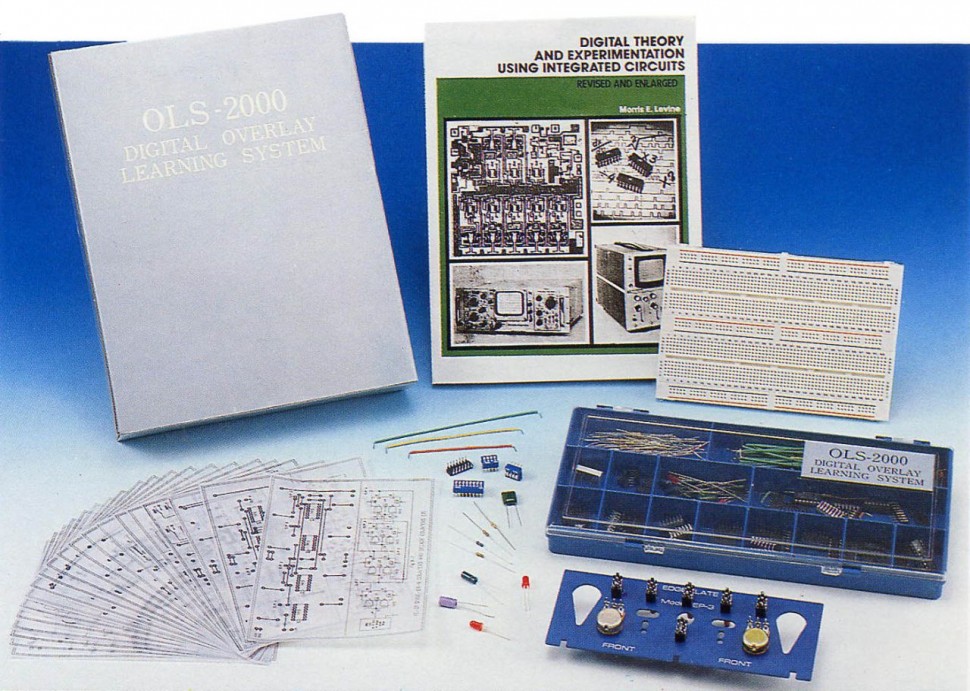

В состав комплекта входят:
• Макетная плата
• Набор радиодеталей
• Набор шаблонов для сборки схем
• Методические указания

Для проведения лабораторных работ дополнительно необходимо использовать:
• Рабочее место студента для сборки и изучения цифровых и аналоговых схем ETS-7000 или Рабочее место учащегося для сборки и изучения цифровых схем IDL-800
• Двухлучевой осциллограф
• Мультиметр

В качестве замены рабочего места IDL-800 или ETS-7000 можно использовать функциональный генератор и регулируемый источник постоянного тока из оборудования лаборатории.


Список экспериментов:

1. Основные логические функции
2. Булева алгебра и упрощение логических уравнений
3. Теорема Деморгана
4. Элементы и-не/или-не транзисторно-транзисторной логики
5. Элемент «исключающее или» и области его применения
6. Полный сумматор и полный вычитатель
7. Бистабильная (триггерная) схема
8. Двоичные счетчики и двоичная система счисления
9. Схемы пересчета на n и десятичные счетчики
10. Сдвиговые регистры и кольцевые счетчики
11. Генерация и формирование импульсов: триггер Шмитта
12. Интегральные таймеры — 74122, 74121 и 555
13. Декодирование и кодирование
14. Запоминающие устройства с произвольной выборкой
15. Операционный усилитель
16. Цифро-аналоговое и аналого-цифровое преобразование
17. Комплементарные металлооксидные полупроводники (КМОП) — принципы действия и характеристики
18. Комплементарные металлооксидные полупроводники (КМОП) — ТТЛ-интерфейс

Габаритные размеры: 290 х 225 х 55 мм
