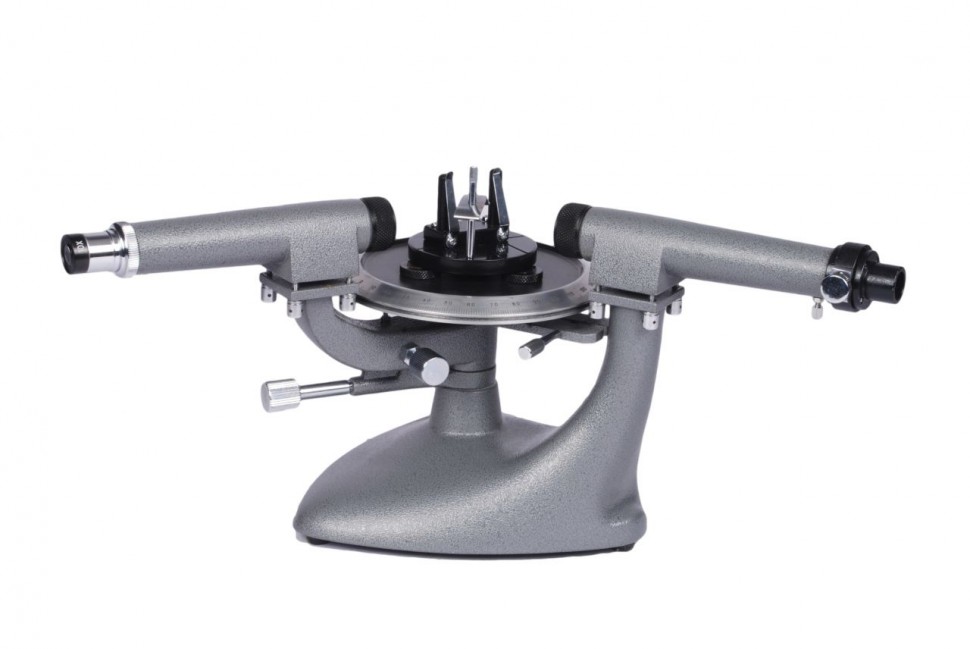

Спектроскоп двухтрубный

Спектроскоп используется для наблюдения спектров испускания и поглощения.

Спектроскоп состоит из трех основных частей: коллиматора, основания с вращающейся призмой и зрительной трубы (телескопа).

Коллиматор: состоит из основной трубы, на одном конце которой имеется хорошо откорректированная (ахроматическая) собирающая линза с фокусным расстоянием 150 мм и апертурой 21 мм, а на другом конце - движущийся тубус со щелью. Тубус может перемещаться внутри основной трубы на шестернях. Щель может располагаться в фокальной плоскости объектива для получения пучка параллельных лучей света. Щель имеет 2 щечки – закрепленную и подвижную.

Основание с вращающейся призмой: представляет собой круглую поворотную площадку, прикрепленную к центральной оси инструмента. На нем есть двусторонний верньер с точностью до шести угловых минут, который движется по главной круговой шкале диаметром 170 мм. На поверхности площадки нарисованы линии, параллельные прямой, соединяющей два выравнивающих винта. Площадка имеет три регулировочных винта, фиксируемых зажимным винтом, и винт точной настройки (для замедленного перемещения).

Телескоп: состоит из основной трубы, на одном конце которой имеется ахроматическая линза с фокусным расстоянием 170 мм, а на другом - тубус с нанесенной сеткой, движущийся на салазках. Ось вращения телескопа совпадает с осью призмы. При вращении телескопа движется главная градуированная круговая шкала. Телескоп также снабжен зажимным винтом и винтом точной настройки для замедленного перемещения.

Исследуемый источник света помещается перед щелью коллиматора. Сформированный линзой пучок света попадает на призму. Благодаря дисперсии пучки света, соответствующие различным частотам спектра излучения источника, после призмы идут по разным направлениям. Каждый такой пучок собирается объективом зрительной трубы.
Спектр рассматривается через окуляр.

Состав:

• спектрометр - 1 шт.
• отвертка - 1 шт.
• Г-образный ключ - 1 шт.

Для проведения опытов дополнительно требуются

• Призма
• Источник питания со спектральными трубками или Натриевая лампа

Перечень эксепериментов:

• определение угла призмы
• определение угла минимального отклонения и коэффициента преломления призмы
• определение рассеивающей силы линзы
• определение разрешающей силы линзы
• калибровка призмы
• определение поляризационного угла поверхности призмы
