Прибор для демонстрации линейного расширения тел

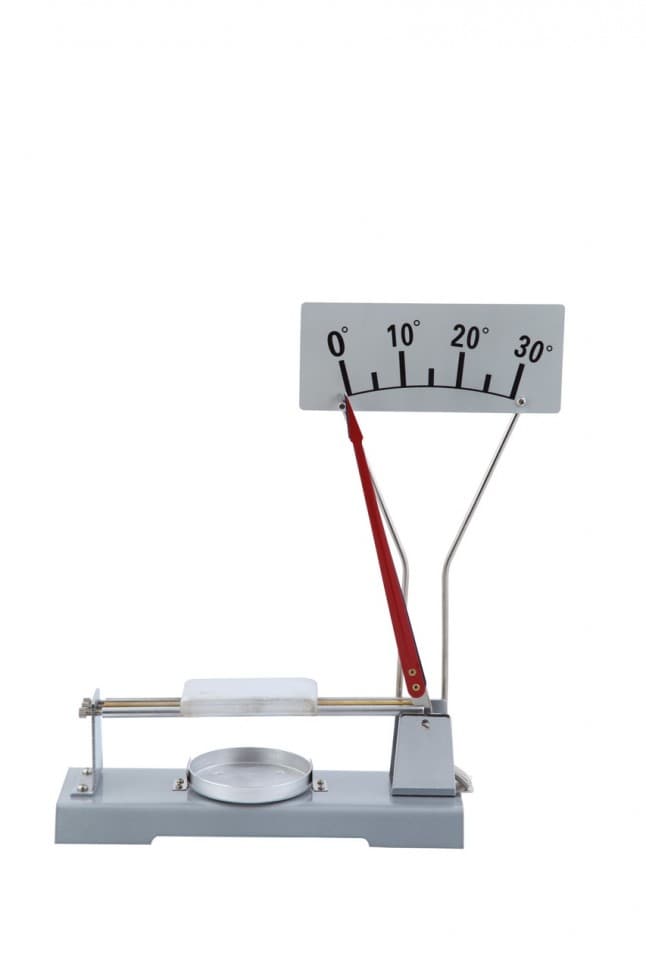

Прибор для демонстрации линейного расширения состоит из металлического основания, на котором слева закреплен неподвижный упор с регулировочными винтами, а справа – кронштейн, в верхней части которой расположена ось с тремя стрелками разного цвета: светлая, синяя, красная.

На кронштейну закреплена  шкала с градусными делениями. Верхние концы стрелок опираются на горизонтальный упор, а нижние – оттягиваются пружинами.

В состав прибора входят стальной, латунный и алюминиевый стержни. На каждом стержне на одном конце имеется ямка под конусный регулировочный винт, на другом – прорезь под стрелку.

стороной с прорезью стержни упиирают в корпуса стрелок, а другую сторону фиксируют с помощью винтов. Перед началом опыта винт поворачивают так, чтобы стрелка чуть-чуть отошла от своего проволочного упора.

На основании прибора закреплена металлическая подставка в которую помещают таблетку сухого горючего (в комплект не входит).

Для обеспечения равномерного одновременного нагрева стержней, сверху на них устанавливают массивный алюминиевый аккумулятор тепла, располоагая его непосредственно над пламенем.

В процессе нагрева линейные размеры стержней увеличиваются, что вызывает отклонение стрелок от нулевого положения.
