Прибор для демонстрации опыта Эрстеда

Возможное существование тесной связи между электричеством и магнетизмом предполагали уже самые первые исследователи, пораженные аналогией электростатических и магнитостатических явлений притяжения и отталкивания.

После того как благодаря батарее Вольта появилась возможность получать электрический ток в течение долгого времени, попытки обнаружить связь между электрическими и магнитными явлениями стали более частыми и более интенсивными. И все же, несмотря на интенсивные поиски, открытие заставило себя ждать целых 20 лет.

21 июля 1820 г. в одной очень лаконичной статье на четырех страничках (на латинском языке), озаглавленной «Experimenta circa effectum conflictus electrici in acum magneticam», датский физик Ганс Христиан Эрстед (1777—1851) описал фундаментальный опыт по электромагнетизму, доказывающий, что ток в прямолинейном проводнике, идущем вдоль меридиана, отклоняет магнитную иглу от направления меридиана, интерес и удивление ученых были велики не только потому, что было получено столь-долго разыскивавшееся разрешение проблемы, но и потому, что новый опыт, как сразу же стало ясно, указывал на силу неньютоновского типа.

В самом деле, из опыта Эрстеда ясно было видно, что сила, действующая между магнитным полюсом и элементом тока, направлена не по соединяющей их прямой, а по нормали к этой прямой, т. е. она, как тогда говорили, является «силой поворачивающей».

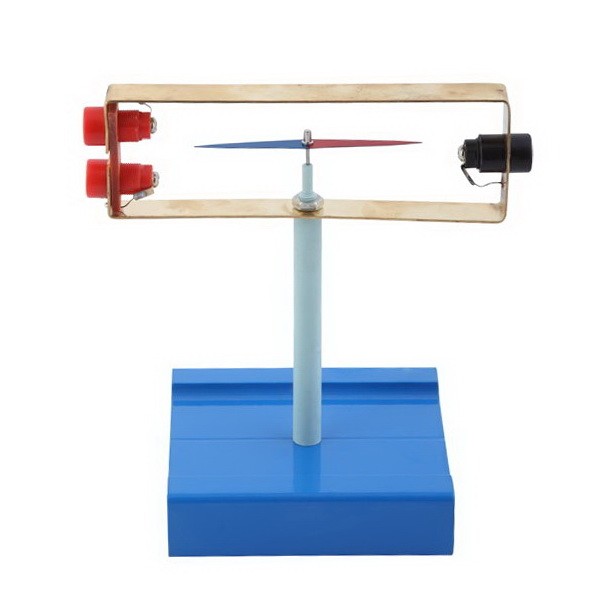

Прибор состоит из алюминиевого основания, на котором закреплена пластмассовая стойка с иглой. На стойке установлена латунная рамка с безопасными разъемами. Разъемы расположены таким образом, чтобы ток в рамке мог течь как по часовой, так и против часовой стрелки в зависимости от того, каким образом произведена коммутация проводов.

На острие иглы установлена магнитная стрелка, которая отклоняется при подключении рамки к источнику питания.
