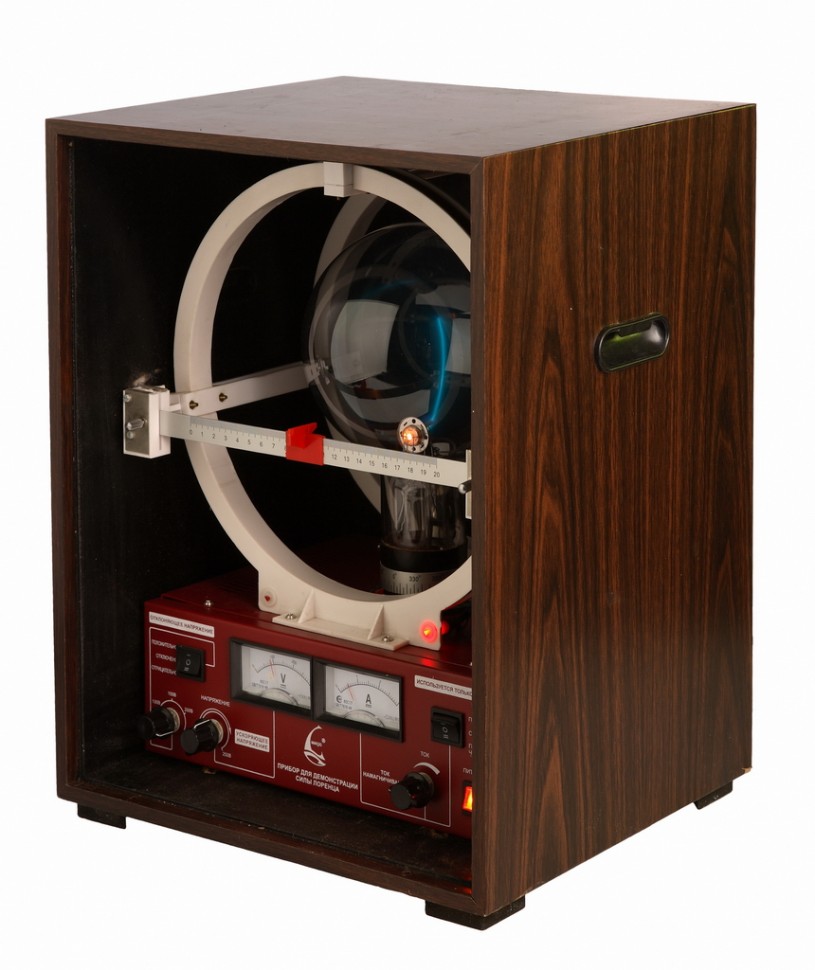

Прибор для демонстрации силы Лоренца

Прибор для демонстрации силы ЛОРЕНЦА и определения соотношения ЗАРЯД-МАССА электрона предназначен для демонстрации воздействия силы ЛОРЕНЦА, созданной магнитным полем, на движущиеся электроны и для наблюдения отклонения движущихся электронов в электрическом поле. С его помощью можно определить соотношение заряд – масса электрона.  Прибор предназначен для обучения физике учащихся средних школ, технических колледжей и университетов.

 Список экспериментов

• Наблюдение орбиты движущихся электронов в магнитном поле.
• Определение соотношения заряд – масса электрона.
• Наблюдение отклонения движущихся электронов в электрическом поле

Основные части прибора и их функциональное назначение:

1. Трубка для демонстрации силы ЛОРЕНЦА – для испускания и индикации пучка электронов.
2. Катушка возбуждения – для создания равномерного магнитного поля.
3. Верньер - для прицеливания на боковую линию круговой формы, образуемой пучком электронов.
4. Линейка - для измерения диаметра круговой формы, образуемой пучком электронов.
5. Указатель - для указания угла вращения трубки, на которой демонстрируется сила ЛОРЕНЦА.
6. Линейка с транспортиром - для измерения угла вращения трубки, демонстрирующей силу ЛОРЕНЦА.
7. Индикатор, указывающий направление против часовой стрелки – для указания тока, протекающего против часовой стрелки в катушке возбуждения.
8. Индикатор, указывающий направление по часовой стрелке – для указания тока, протекающего по часовой стрелке в катушке возбуждения.
9. Темный ящик – для затемнения света; при проведении эксперимента по проводимости и наблюдении его результатов этот ящик необходимо поднять.
10. Ручка регулировки напряжения отклоняющего устройства – для  регулирования напряжения на отклоняющих устройствах.
11. Переключатель, регулирующий направление напряжения отражающего устройства. Для изменения направления напряжения отклоняющего устройства в трубке, демонстрирующей силу ЛОРЕНЦА, имеется три положения: положительное на верхней пластине, выкл., положительное на нижней пластине. При наблюдении отклонения движущихся электронов в магнитном поле, переключатель должен быть установлен в положение "выкл".
12. Ручка регулировки напряжения ускоряющего электрода. Для регулирования напряжения ускоряющего электрода в трубке, демонстрирующей силу ЛОРЕНЦА. Показания напряжения можно наблюдать на вольтметре на панели.
13. Переключатель,  регулирующий направление тока намагничивания. Для изменения направления тока на катушке возбуждения  имеется три положения: по часовой стрелке, выкл., против часовой стрелки. Перед изменением положения переключателя ручка настройки тока намагничивания должна быть установлена на нуль. При наблюдении отклонения движущихся электронов в электрическом поле при помощи отклоняющего устройства, переключатель должен быть установлен в положение выкл.
14. Ручка регулировки тока намагничивания – для изменения силы тока в катушке возбуждения. Показания тока можно наблюдать на амперметре на панели.
15. Выключатель электропитания прибора. На нем находится индикаторная лампа подачи питания.
16. Рама прибора.
17. На задней панели прибора находится штепсельный разъем подачи питания, закрытый плавкий предохранитель, а так же 4 клеммы, к которым подключается измерительный прибор для измерения напряжение ускоряющего электрода и тока намагничивания
