Прибор для изучения деформации при растяжении
Позволяет проводить статические испытания прочности материалов на осевое растяжение и строить диаграмму растяжения образца.

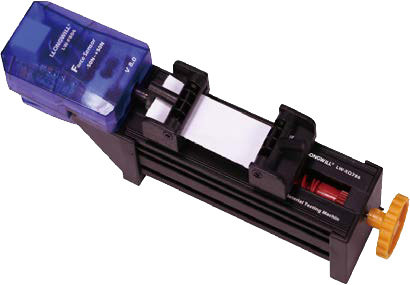

Компактная машина для испытания материалов состоит из рамы с винтом, рукоятки привода, концевых зажимов для плоских образцов и датчика усилия.
Зажимы для образцов снабжены эксцентриковыми валками, с помощью которых можно зажать образец листового материала.
В качестве образцов рекомендуется использовать нарезанные на полосы шириной 30…40 мм листы следующих материалов:
- бумажное полотенце
- бумага писчая плотностью 80 г/м
- бумага художественная плотностью 200 г/м
- пленка полиэтиленовая 80 мкм
- пленка полиэтиленовая 150 мкм
- эластичный бинт Мартенса (резиновый)
Для проведения опыта закрепляют один край образца в зажим, связанный с винтом, а другой край – в зажиме, соединенном с датчиком усилия.
Аккуратно вращая винт, обеспечивают первичное натяжение образца, затем поворачивают рукоятку винта по часовой стрелке и растягивают образец.
Наблюдают на графике кривую растяжения, определяют предел прочности на растяжение.
