SA2688 Стенд для изучения основ электробезопасности и правил эксплуатации электроустановок

Модель SA-2688 была разработана компанией Dolang для проведения практических занятий с учащимися при изучении правил эксплуатации электроустановок.

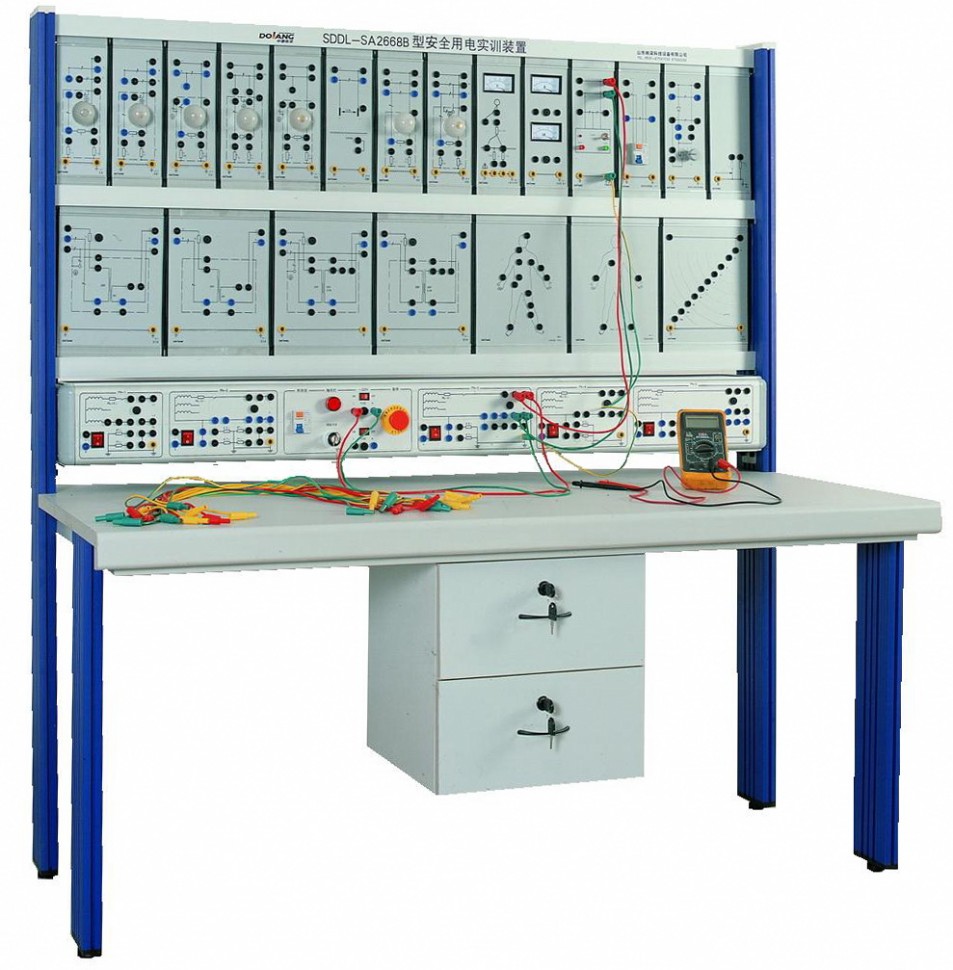

Стенд имеет модульную конструкцию и состоит из блока питания, регулируемого алюминиевого каркаса, столешницы с подвесным ящиком, набора имитаторов элементов электроустановок.

Блок питания стенда SA-2688 имитирует работу шести видов питающих систем:

• TN в которой нейтраль источника глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;

• TN-С - система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении

• TN-S - система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении

• TN-C-S - система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания

• IT - в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены

• ТТ - в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника

В составе стенда имеются имитаторы реальных элементов электроустановок и модели сопротивления человеческого тела. В процессе работы учащиеся собирают с их помощью экспериментальную схему и подключают ее к соответствующему выходу блока питания.

Специальная конструкция безопасных наконечников соединительных проводов обеспечивает шлейфовое соединение для подключения измерительных приборов (мультиметров) к любой точке схемы. Стенд оборудован автоматическим выключателем с контролем короткого замыкания, токов утечки, перегрузки и т.п.

Габаритные размеры стенда： 1600х800х1680 мм （ДхШхВ）

Потребляемая мощность：≤3кВт
