Учебная система для разработки цифровых схем с программируемой логикой (вентильной матрицей) 10К CIC-310
Учебная система CIC-310 знакомит учащихся с использованием языков описания аппаратных средств при проектировании электрических схем сложных устройств с программируемой логикой или программируемых вентильных матриц с предоставлением подробных примеров проектирования в программе MAX+PLUSRR II.
Страна происхождения | Тайвань |
В процессе обучения проектированию современных логических схем поведенческое моделирование с помощью языка описания аппаратных средств (HDL) является очень важным этапом.
Сегодня большинство разработчиков электронной аппаратуры используют методы проектирования на основе HDL для подготовки абстрактных описаний электрических схем с применением языков высокого уровня и создания прототипов схем с использованием устройств с программируемой логикой, а также для их тестирования и регулировки.
Учебная система CIC-310 предназначена для обучения проектированию логических схем путем:
- обзора основных принципов комбинационной и последовательной логики
- ознакомления с использованием языков описания аппаратных средств при проектировании
- подробного изучения стилей описания, которые позволяют быстро проектировать реальные электрические схемы сложных устройств с программируемой логикой или программируемых вентильных матриц
- предоставления подробных примеров проектирования с помощью современных средств разработки, имеющихся в программе MAX+PLUS® II.
Программа MAX+PLUS® II, входящая в комплект поставки, позволяет упрощать, оптимизировать и проверять работу проектируемых логических схем.
На плате для проведения экспериментов установлена программируемая вентильная матрица, которая содержит более 2500/10000 логических элементов. Внутренняя структура микросхем ПЛИС, использующих технологию статического ОЗУ (SRAM), позволять достигать рабочей частоты в несколько сотен мегагерц. Для загрузки программ в микросхемы последовательных электрически-стираемых ПЗУ (ППЗУ/SEEPROM) или в программируемую вентильную матрицу (FPGA) используется интерфейс RS-232.
С помощью ППЗУ и интерфейса управляющей программы в программатор могут быть загружены несколько программ. После загрузки нескольких программ в программатор выполняемая программа может быть выбрана с помощью DIP-переключателя. По предварительному заказу ППЗУ объемом 64 кбит может быть заменено на ППЗУ объемом 256 кбит
Все контакты элементов ввода-вывода назначены определенным контактам микросхемы программируемой вентильной матрицы. Благодаря этому основное внимание при обучении сосредоточено на назначении функций контактов программируемой вентильной матрицы в управляющей программе MAX+PLUSR II после соответствующего программирования. По дополнительному запросу программатор может быть заменен на программатор с другой микросхемой - Altera EPF-8000/10K.
Все необходимое для тестирования спроектированных схем уже предусмотрено в конструкции CIC-310:
Два непрерывно регулируемых генератора сигналов для диапазона 0,1 Гц ~ 500 кГц.
Четыре генератора импульсов со встроенной триггерной схемой.
Три 8-ми битных DIP-переключателя логических входов, из которых только два снабжены светодиодами (всего 16 светодиодов).
Светодиодный индикатор выходных сигналов:
Индикатор на 32-х светодиодах с цифровым буферным выходом
Клавиатурная матрица 4x4, которая может использоваться для установки 16-ти независимых кнопочных переключателей или клавиатурной матрицы 3x4 и 4-х кнопочных переключателей.
Кварцевый генератор сигнала с возможностью выбора одной из двух частот генерации - 20 МГц, 11,059 МГц. Генератор с частотой 20 МГц обладает возможностью подстройки колебаний.
6-и разрядный 7-ми сегментный светодиодный индикатор, для которого может применяться параллельное или последовательное сканирование.
Буквенно-цифровой 17-ти сегментный светодиодный индикатор:
Для отображения информации используется матричный светодиодный индикатор 5x7 точек.
Список экспериментов:
Разработка схемы последовательной логики
Разработка триггерной схемы
Разработка и применение счетчиков
Разработка и применение арифметическо-логических устройств
Разработка кодера/декодера и умножителей/делителей
Разработка синтезатора частот и сдвиговых регистров
Создание и применение цифровых схем

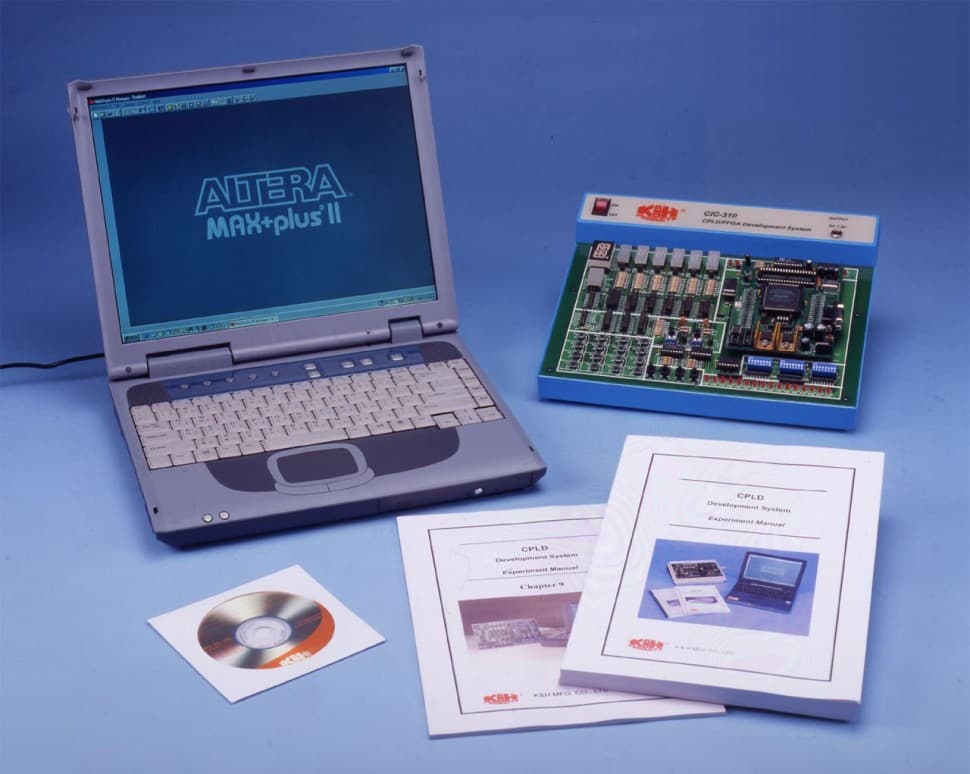

В комплект поставки входят:
Программатор для вентильной матрицы FLEX 8000/10K
Плата для проведения экспериментов по обработке сигналов ввода-вывода
Программа MAX+PLUSR II для разработки логических схем (учебная версия)
Управляющая программа для загрузки программ в ПЛИС
Руководство по проведению экспериментов
Страна происхождения | Тайвань |
