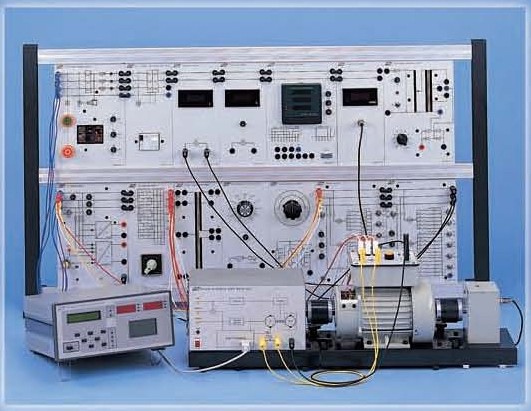

ЕМ-3000 Стенд "Электрические машины и приводы" (станд. комплектация)

Различие в методике и традициях организации учебного процесса в различных учебных заведениях обычно вызывает определенные трудности при комплектации лаборатории электротехники. Зачастую многие необходимые для обучения модули или части электрических машин отсутствуют, а дорогостоящие, но редко используемые на практике узлы включены в стандартную комплектацию учебных стендов. Модульная конструкция, использованная при создании EM-3000, позволяет составить оптимальный по стоимости и методически выверенный комплект учебного оборудования для проведения самых разнообразных практических занятий. Технические решения, использованные создателями стенда EM-3000, создают комфортную среду для работы преподавателей и учащихся.

ОСОБЕННОСТИ

v  Стенд имеет модульную конструкцию. При проведении экспериментов модули устанавливаются в алюминиевую приборную стойку.

v  Для соединения модулей стенда используются изолированные соединительные провода с безопасными штекерами диаметром 4 мм

v  Каждый блок питания постоянного/переменного тока имеет защиту от перегрузки

v  Электродвигатели с приводным механизмом и механизмом торможения оборудованы защитой от перегрева.

v  Для проведения измерений применяются цифровые высокоточные измерительные приборы

v  Используются электродвигатели с выходом вала с двух концов и основанием из алюминиевого сплава для соединения с другими машинами.

v  В целях безопасности используются электродвигатели мощностью 0,3 кВт.

v  На лицевые панели модулей выполненных с бакелитовой изоляцией толщиной 5 мм,

v  На лицевых панелях нанесены обозначения электрических узлов, значения параметров и названия функций, показаны типовые схемы присоединения

v  Входное напряжение питания стенда трехфазное 380 В. В целях безопасности модули стенда работают от трехфазной сети питания напряжением 220 В. Для получения различного напряжения в линии питания используется трансформатор.

I. Исследования трансформатора

1-1. Однофазный трансформатор

v Проверка полярности

v Проверка коэффициента трансформации

v Проверка цепи на обрыв

v Проверка цепи на короткое замыкание

v Проверка характеристик нагрузки

- Активная нагрузка

- Индуктивная нагрузка

- Емкостная нагрузка

1-2. Трехфазный трансформатор

v Соединение по схеме «звезда – звезда»

v Соединение по схеме «звезда – треугольник»

v Соединение по схеме «звезда – зигзаг»

v Соединение по схеме «треугольник – звезда»

v Соединение по схеме «треугольник – треугольник»

v Соединение по схеме «треугольник – зигзаг»

II. Электрические машины пост. тока

2-1. Электродвигатель пост. тока с постоянным магнитом

v Соединение электродвигателя и управление направлением вращения

v Зависимость крутящего момента и скорости

2-2. Электродвигатель пост. тока с параллельным возбуждением

v Соединение электродвигателя и управление направлением вращения

v Зависимость крутящего момента и скорости

v Регулировка скорости

2-3. Генератор пост. тока с независимым возбуждением

v Характеристика насыщения холостого хода

v Нагрузочная характеристика

2-4. Генератор пост. тока с параллельным возбуждением

v Характеристика холостого хода

v Нагрузочная характеристика

2-5. Электродвигатель пост. тока с последовательным возбуждением

v Соединение электродвигателя и управление направлением вращения

v Зависимость крутящего момента и скорости

v Регулировка скорости

2-6. Генератор пост. тока с последовательным возбуждением

v Нагрузочная характеристика

2-7. Электродвигатель пост. тока со смешанным возбуждением

v Соединение электродвигателя пост. тока со смешанным возбуждением и управление направлением вращения

v Регулировка скорости электродвигателя пост. тока со смешанным встречным возбуждением

2-8. Генератор пост. тока со смешанным встречным возбуждением

v Нагрузочная характеристика генератора пост. тока со смешанным согласованным возбуждением

v Нагрузочная характеристика генератора пост. тока со смешанным встречным возбуждением

III. Асинхронные электрические машины

3-1. Однофазный асинхронный электродвигатель с расщепленной фазой

v Зависимость крутящего момента и скорости при пуске с помощью вспомогательной обмотки

v Зависимость крутящего момента и скорости при конденсаторном пуске и конденсаторной работе

3-2. Трехфазный асинхронный электродвигатель с короткозамкнутым ротором

v Соединение электродвигателя и управление направлением вращения

v Пуск с соединением по схеме «звезда - треугольник»

v Коррекция коэффициента мощности

v Характеристика холостого хода

v Испытание при заторможенном роторе

v Зависимость крутящего момента и скорости

3-3. Трехфазный асинхронный двигатель с роторной обмоткой

v Соединение электродвигателя и управление направлением вращения

v Испытание при заторможенном роторе

v Зависимость крутящего момента и скорости

3-4. Трехфазный явнополюсный синхронный электродвигатель

v Соединение электродвигателя и управление направлением вращения

v Характеристика возбуждения

v Нагрузочная характеристика

3-5. Трехфазный явнополюсный синхронный генератор

v Измерение сопротивления обмотки

v Характеристики насыщения электрической машины на холостом ходу и короткого замыкания

v Нагрузочная характеристика

v Характеристика возбуждения
