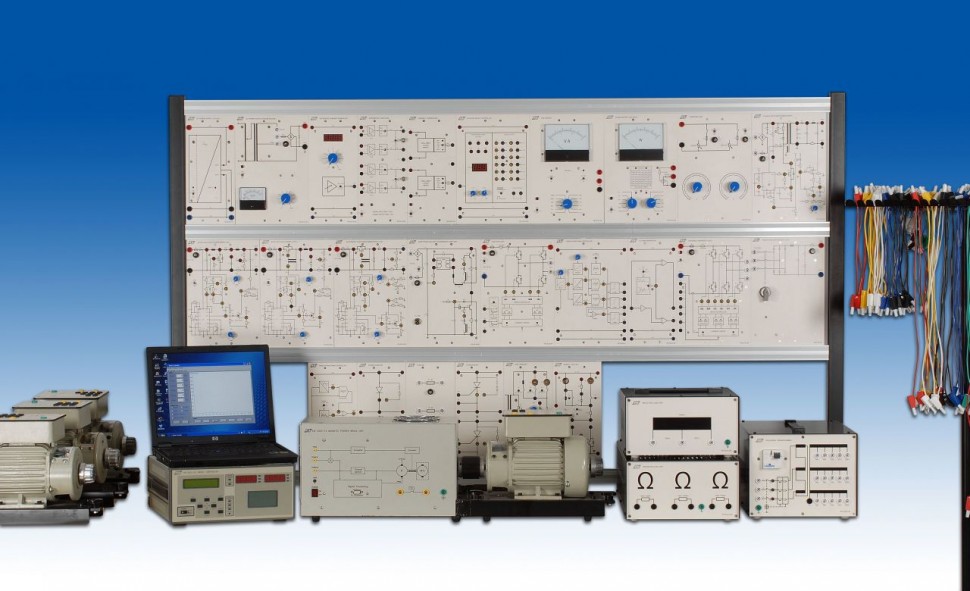

PE-5000 Стенд для изучения силовой электроники (станд. компл.)

Стенд для изучения силовой электроники знакомит учащихся с выпрямлением, инвертированием и преобразованием частоты электрической энергии с помощью современных полупроводниковых приборов: тиристоров, симисторов, БТИЗ- и МОП- транзисторов. Позволяет изучить типовые схемы организации одно- и /трехфазного выпрямления, управления электроприводом, импульсного электропитания и электронного балласта. Модульная конструкция стенда позволяет подобрать оптимальный состав модулей в соответствии с изучаемыми разделами курса "Силовая электроника".

ОСОБЕННОСТИ

v  Стенд имеет модульную конструкцию. При проведении экспериментов модули устанавливаются в алюминиевую приборную стойку.

v  Для соединения модулей стенда используются изолированные соединительные провода с безопасными штекерами диаметром 4 мм

v  Каждый блок питания постоянного/переменного тока имеет защиту от перегрузки

v  Электродвигатели с приводным механизмом и механизмом торможения оборудованы защитой от перегрева.

v  Для проведения измерений применяются цифровые высокоточные измерительные приборы

v  Используются электродвигатели с выходом вала с двух концов и основанием из алюминиевого сплава для соединения с другими машинами.

v  В целях безопасности используются электродвигатели мощностью 0,3 кВт.

v  На лицевые панели модулей выполненных с бакелитовой изоляцией толщиной 5 мм,

v  На лицевых панелях нанесены обозначения электрических узлов, значения параметров и названия функций, показаны типовые схемы присоединения

v  Входное напряжение питания стенда трехфазное 380 В. В целях безопасности модули стенда работают от трехфазной сети питания напряжением 220 В. Для получения различного напряжения в линии питания используется трансформатор.

ПЕРЕЧЕНЬ ЭКСПЕРИМЕНТОВ

1.     Основные измерения и характеристика тиристора, симистора

1-1:  Измерение трехфазного напряжения

1-2:  Работа с осциллографом с функцией памяти и дифференциальным усилителем

1-3:  Измерения и характеристика тиристора

1-4:  Измерения и характеристики симистора

2.     Однофазные выпрямители и стабилизаторы переменного тока (AC→DC, AC→AC)

2-0:  Измерение триггерных импульсов

2-1:  Однофазный однополупериодный неуправляемый выпрямитель

2-2: Однофазный двухполупериодный неуправляемый выпрямитель

2-3:  Однофазный однополупериодный управляемый выпрямитель

2-4:  Однофазный двухполупериодный управляемый выпрямитель

2-5:  Симметричный однофазный двухполупериодный полууправляемый выпрямитель

2-6: Несимметричный однофазный двухполупериодный полууправляемый выпрямитель

2-7:  Однофазный полууправляемый стабилизатор переменного тока

2-8:  Однофазный полноуправляемый стабилизатор переменного тока

3.     Трехфазные выпрямители и стабилизаторы переменного тока (AC→DC, AC→AC)

3-1: Трехфазный однополупериодный неуправляемый выпрямитель

3-2: Трехфазный двухполупериодный неуправляемый выпрямитель

3-3: Трехфазный двухполупериодный управляемый выпрямитель

3-4: Трехфазный двухполупериодный полууправляемый выпрямитель

3-5: Трехфазный двухполупериодный полноуправляемый выпрямитель

3-6: Трехфазный двухполупериодный полууправляемый стабилизатор переменного тока

3-7 Трехфазный двухполупериодный полноуправляемый стабилизатор переменного тока

4        Прерыватели постоянного тока (DC→DC)

4-0:  Измерение характеристик БТИЗ

4-1: ШИМ-контроллер постоянного тока

4-2: Одноквадрантный прерыватель постоянного тока

4-3: Двухквадрантный прерыватель постоянного тока

4-4: Четрырехквадрантный прерыватель постоянного тока

4-5:  Тиристорный прерыватель постоянного тока

5.     Преобразователи частоты (AC→DC→AC)

5-1: Однофазный ШИМ-контроллер

5-2: Однофазный преобразователь частоты

5-3: Трехфазный ШИМ-контроллер

5-4: Трехфазный преобразователь частоты

6.     Применение силовой электроники

6-0: Измерение характеристик МОП-транзистора

6-1: Понижающий импульсный источник питания

6-2: Повышающий импульсный источник питания

6-3: Инвертирующий импульсный источник питания

6-4: Обратноходовой импульсный источник питания

6-5:  Электронный балласт
