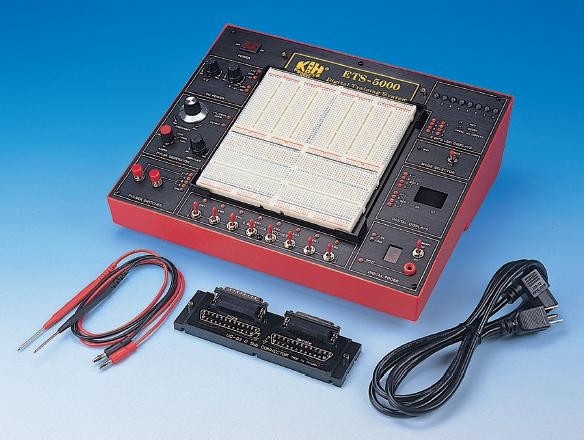

ЕТS-5000 Рабочее место студента для сборки и изучения цифровых схем
Рабочее место ETS-7000 оборудовано макетной платой для проведения занятий по электронике без использования традиционной в таких случаях пайки, что позволяет проводить занятия в помещениях необорудованных системой вытяжной вентиляции. В тоже время, схема, собранная на макетной плате AD-222, может быть целиком отсоединена от гнезда ETS-7000 и заменена другой, либо быть использована для демонстрации преподавателем.
| Страна происхождения | Тайвань |
Система ETS-7000 спроектирована для проведения занятий по электронике с учащимися, уже имеющими базовое представление об аналоговых и цифровых электронных схемах.
Как и в системах IDL-600/800 рабочее место оборудовано макетной платой для сборки радиоэлектронных схем по заданию преподавателя без использования традиционной в таких случаях пайки, что позволяет проводить занятия в помещениях необорудованных системой вытяжной вентиляции.
В тоже время, схема, собранная на макетной плате AD-222, может быть целиком отсоединена от гнезда ETS-7000 и заменена другой, либо быть использована для демонстрации преподавателем.
Специальные слоты расширения, входящие в комплект рабочего места могут быть использованы для подключения персонального компьютера и проведения экспериментов по изучению портов ввода-вывода и шин передачи данных ПК.
Все необходимое для сборки и тестирования готовых схем уже предусмотрено в конструкции ETS-7000:
Регулируемый источник питания постоянного тока -15В..0..+15В / 500 мА
Источник питания постоянного тока +5В/1А
Источник питания постоянного тока -5В/100мА
Генератор сигналов синусоидальной/треугольной/прямоугольной формы 1Гц 100кГц/5диапазонов и сигналов TTL 0..+5 В
Кроме того, на панели уже установлены наиболее часто использующиеся при сборке схем элементы:
Потенциометр 1 кОм – 1 шт.
Потенциометр 100 кОм – 1 шт.
7-ми сегментный 2-х позиционный ЖКИ - индикатор – 1 шт.
2-х позиционный переключатель – 8 шт.
Динамик 2 ½ ", 8 Ом/ 0,25 Вт
Таблица истинности 0-F для 7-ми сегментного индикатора
Буферизированный светодиод – 8 шт.
Импульсный выключатель – 2 шт.
Разъем для однополюсного штекера диаметром 4 мм – 2 шт.
Разъем BNC-типа – 2 шт.
В комплект поставки входит слот расширения UC-01 с прямым 60-контактным платным разъемом. Дополнительно Вы можете заказать слоты:
UC-02 с 62 контактным гнездом
UС-03 с 2-мя 25-и контактными разъемами D-SUB для RS-232
UC-04 с 28 контактным гнездом
Технические характеристики:
Макетная плата AD-222 содержит 2712 точек подключения, которые обеспечивают установку элементов всех типов в DIP-корпусах, а также любых радиодеталей с жесткими выводами диаметром 0,3 0,8 мм
Встроенные источники питания имеют защиту от короткого замыкания
Габаритные размеры: 325 х 250 х 95 мм (Д х Ш х В)
Кабель питания и руководство пользователя входят в комплект.
| Страна происхождения | Тайвань |
