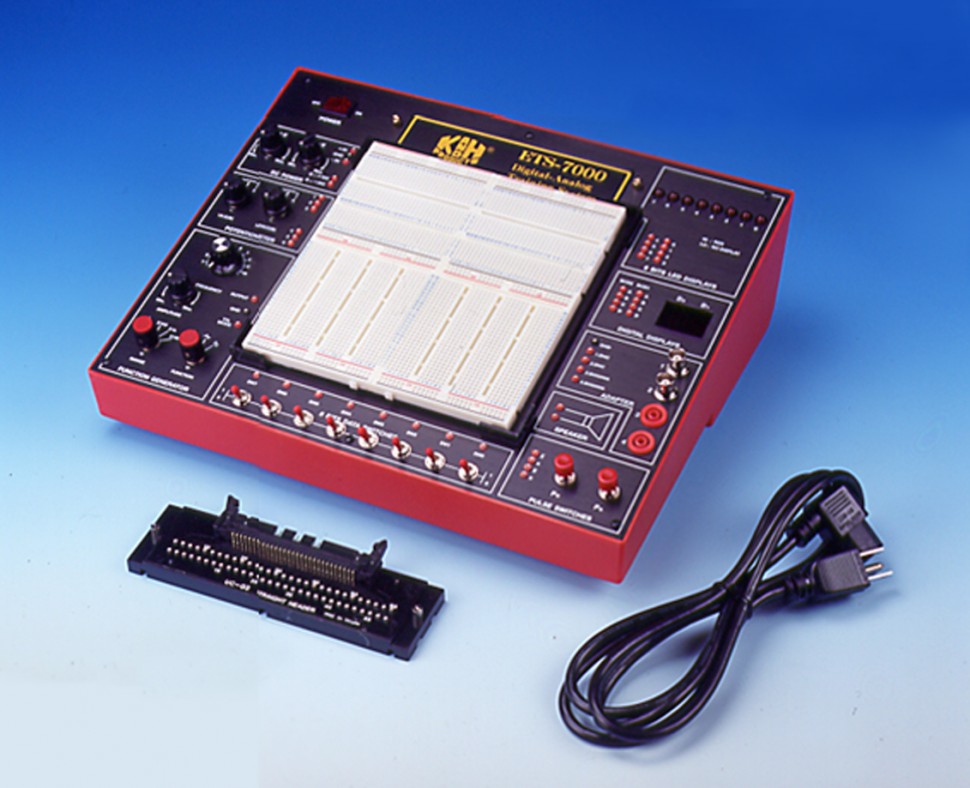

ЕТS-7000 Рабочее место студента для сборки и изучения цифровых и аналоговых схем

Система ETS-7000 спроектирована для проведения занятий по электронике с учащимися, уже имеющими базовое представление об аналоговых и цифровых электронных схемах.

Как и в системах IDL-600/800 рабочее место оборудовано макетной платой для сборки радиоэлектронных схем по заданию преподавателя без использования традиционной в таких случаях пайки, что позволяет проводить занятия в помещениях необорудованных системой вытяжной вентиляции.

В тоже время, схема, собранная на макетной плате AD-222, может быть целиком отсоединена от гнезда ETS-7000 и заменена другой, либо быть использована для демонстрации преподавателем.

Специальные слоты расширения, входящие в комплект рабочего места могут быть использованы для подключения персонального компьютера и проведения экспериментов по изучению портов ввода-вывода и шин передачи данных ПК.

Все необходимое для сборки и тестирования готовых схем уже предусмотрено в конструкции ETS-7000:

Регулируемый источник питания постоянного тока -15В..0..+15В / 500 мА

Источник питания постоянного тока +5В/1А

Источник питания постоянного тока -5В/100мА

Генератор сигналов синусоидальной/треугольной/прямоугольной формы 1Гц 100кГц/5диапазонов и сигналов TTL 0..+5 В

Кроме того, на панели уже установлены наиболее часто использующиеся при сборке схем элементы:

Потенциометр 1 кОм – 1 шт.

Потенциометр 100 кОм – 1 шт.

7-ми сегментный 2-х позиционный ЖКИ - индикатор – 1 шт.

2-х позиционный переключатель – 8 шт.

Динамик 2 ½ ", 8 Ом/ 0,25 Вт

Таблица истинности 0-F для 7-ми сегментного индикатора

Буферизированный светодиод – 8 шт.

Импульсный выключатель – 2 шт.

Разъем для однополюсного штекера диаметром 4 мм – 2 шт.

Разъем BNC-типа – 2 шт.

В комплект поставки входит слот расширения UC-01 с прямым 60-контактным платным разъемом. Дополнительно Вы можете заказать слоты:

UC-02 с 62 контактным гнездом

UС-03 с 2-мя 25-и контактными разъемами D-SUB для RS-232

UC-04 с 28 контактным гнездом

Технические характеристики:

Макетная плата AD-222 содержит 2712 точек подключения, которые обеспечивают установку элементов всех типов в DIP-корпусах, а также любых радиодеталей с жесткими выводами диаметром 0,3   0,8 мм

Встроенные источники питания имеют защиту от короткого замыкания

Габаритные размеры: 325 х 250 х 95 мм (Д х Ш х В)

Кабель питания и руководство пользователя входят в комплект.
