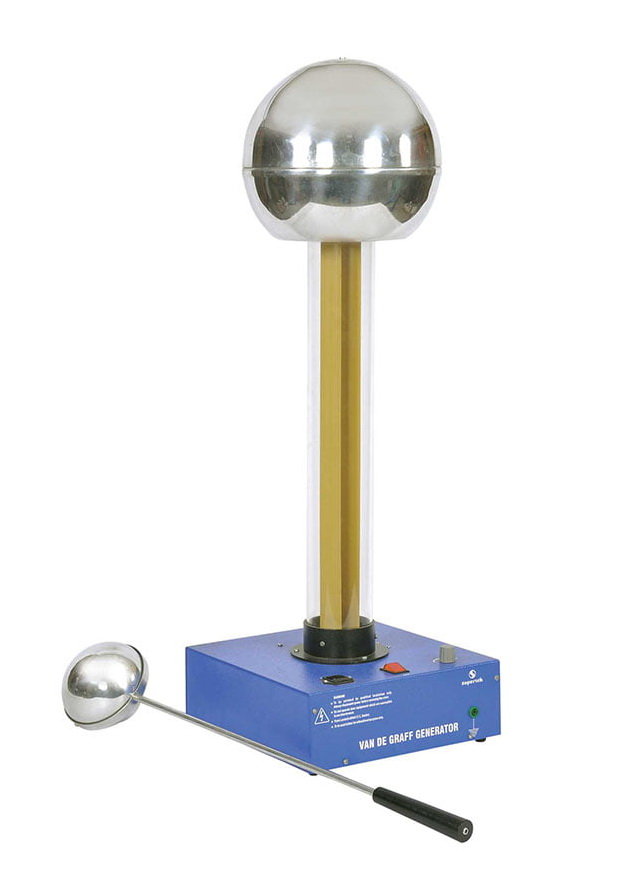

Генератор Ван-де-Граафа

Генератор Ван де Граафа иллюстрирует перенос зарядов и создание высокого напряжения в опытах по электростатике. Принцип действия генератора основан на электризации движущейся диэлектрической ленты. Первый генератор был разработан американским физиком Робертом Ван де Граафом в 1929 году и позволял получать разность потенциалов до 80 киловольт.

Технические характеристики:

• Высота прибора....................... 875 мм
• Габариты основания ................ 300х300х100 мм
• Диаметр колонны.................... ø 90 мм
• Диаметр сферы....................... 255 мм
• Диаметр шара-разрядника......... 130 мм
• Длина рукоятки разрядника....... ø9.5 х 590 мм
• Резиновый ремень................... 650 х 50 мм
• Длина искры ......................... 10..15 см (в зависимости от влажности)
• Ток разряда .......................... 3 мА (в зависимости от влажности)
• Частота вращения привода ........ до 3500 мин^-1
• Напряжение питания................ 220 В / 50 Гц

Комплект поставки:

• Основание в сборе с колонной и полушарием
• Полусфера с контактным гнездом
• Шар-разрядник с рукояткой
• Сетевой кабель
• Комплект принадлежностей:

Комплект принадлежностей:

1. Кабель заземления
2. Электростатический маятник
3. Неоновая лампа
4. Отвертка
5. Волосяная кисть
6. Крыльчатка на опоре
7.  Запасная резиновая лента

Устройство и принцип действия.

Основными частями прибора являются основание, колонна, металлическая сфера, резиновая лента и шар - разрядник.

Внутри основания находятся электродвигатель и плоский электрод. На валу электродвигателя насажен пластиковый ролик. На внешней стороне основания закреплен тумблер включения, гнездо заземления, кнопка предохранителя и разъем сетевого кабеля.

Колонна изготовлена из прозрачного материала и жестко прикреплена к основанию. К верхней части колонны прикреплена полая металлическая сфера, состоящая из двух полусфер. Верхняя полусфера съемная.

Внутри нижней полусферы находятся второй ролик и еще один электрод.

На ролики насажена резиновая лента. Верхний ролик имеет винты, с помощью которых регулируют ее натяжение.

В комплект изделия входит металлический шар - разрядник с ручкой из изолирующего материала. Посредством гибкого провода шар–разрядник соединяется с клеммой заземления на корпусе основания.

Генератор Ван-де-Граафа
